CSD87352Q5D 供应商
-
CSD87352Q5D
品牌：TI 封装/批号：原厂原装/22+ -
CSD87352Q5D
品牌：TI 封装/批号：SON8/24+ -
CSD87352Q5D
品牌：TI 封装/批号：/1835 -
CSD87352Q5D
品牌：TI 封装/批号：(DQY)-8/23+
CSD87352Q5D 属性参数
- 产品培训模块：NexFET MOSFET Technology
- 视频文件：PowerStack? Packaging Technology Overview
- 标准包装：1
- 类别：分离式半导体产品
- 家庭：FET - 阵列
- 系列：NexFET™
- FET 型：2 个 N 沟道（双）
- FET 特点：逻辑电平门
- 漏极至源极电压(Vdss)：30V
- 电流 - 连续漏极(Id) @ 25° C：25A
- 开态Rds（最大）@ Id, Vgs @ 25° C：-
- Id 时的 Vgs(th)（最大）：1.15V @ 250µA
- 闸电荷(Qg) @ Vgs：12.5nC @ 4.5V
- 输入电容 (Ciss) @ Vds：1800pF @ 15V
- 功率 - 最大：8W
- 安装类型：表面贴装
- 封装/外壳：8-LDFN 裸露焊盘
- 供应商设备封装：8-SON（5x6）
- 包装：?
- 其它名称：296-29161-6
产品特性
- 半桥电源块
- 15A 电流时系统效率为 91%
- 高达 25A 运行
- 高频工作（高达 1.5MHz）
- 高密度 SON 5mm × 6mm 封装
- 针对 5V 栅极驱动进行了优化
- 开关损耗较低
- 超低电感封装
- 符合 RoHS 标准
- 无卤素
- 无铅引脚镀层
产品概述
此CSD87352Q5D NexFET™电源块是面向同步降压 应用 的优化设计方案，能够以 5mm × 6mm 的小巧外形提供高电流、高效率以及高频率性能。该产品针对 5V 栅极驱动 应用进行了优化，可提供一套灵活的解决方案，在与来自外部控制器/驱动器的任一 5V 栅极驱动配套使用时，均可提供高密度电源。

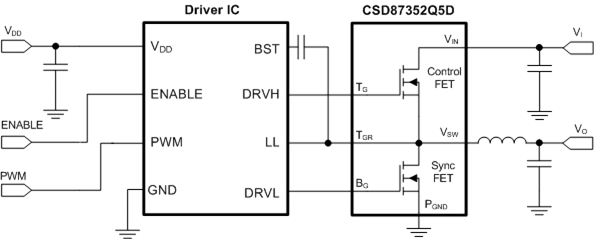

CSD87352Q5D 电路图
