TPS54239DDA 供应商
-
TPS54239DDA
品牌：TI 封装/批号：原厂原装/22+ -
TPS54239DDA
品牌：TI(德州仪器) 封装/批号：SOPowerPad-8/2022+ -
TPS54239DDAR
品牌：TI 封装/批号：MSOP/21+ -
TPS54239DDAR
品牌： 封装/批号：TSSOP/23+
TPS54239DDA 属性参数
- 现有数量：0现货9,975Factory查看交期
- 价格：1 : ￥16.06000管件
- 系列：SWIFT?, D-CAP2?
- 包装：管件
- 产品状态：在售
- 功能：降压
- 输出配置：正
- 拓扑：降压
- 输出类型：可调式
- 输出数：1
- 电压 - 输入（最小值）：4.5V
- 电压 - 输入（最大值）：23V
- 电压 - 输出（最小值/固定）：0.76V
- 电压 - 输出（最大值）：7V
- 电流 - 输出：2A
- 频率 - 开关：600kHz
- 同步整流器：是
- 工作温度：-40°C ~ 85°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：8-PowerSOIC（0.154"，3.90mm 宽）
- 供应商器件封装：8-SO-PowerPad
产品特性
- D-CAP2 模式支持快速瞬态响应
- 低输出纹波，支持陶瓷输出电容器
- 宽泛的 VIN输入电压范围：4.5V 至 23V
- 输出电压范围：0.76V 至 7.0V
- 高效率集成型场效应晶体管 (FET)针对更低占空比应用进行了优化 -140mΩ（高侧）与 70mΩ （低侧）
- 关断时的高效率，流耗不足 10μA
- 初始带隙参考的高精度
- 可调软启动
- 预偏置软启动
- 600kHz 开关频率 (fSW)
- 逐周期限流
产品概述
TPS54239 是一款自适应接通时间 D-CAP2™ 模式同步降压转换器。 TPS54239 可帮助系统设计人员通过一个低成本、低组件数、低待机电流解决方案来完成各种终端设备的电源总线调节器集。 TPS54239 的主控制环路采用 D-CAP2™ 模式控制，无需外部补偿组件便可实现极快的瞬态响应。 TPS54239 的专有电路还有助于该器件适应诸如高分子有机半导体固体电容器 (POSCAP) 或 SP-CAP 等低等效串联电阻 (ESR) 输出电容器以及超低 ESR 陶瓷电容器。 该器件的工作输入电压介于 4.5V 至 23V VIN 输入之间。 输出电压可在 0.76V 与 7V 之间进行设定。此外，该器件还特有一个可调软启动时间。 TPS54239 采用 8 引脚 DDA 封装，并针对 -40°C 到 85°C 的工作温度范围内的运行而设计。

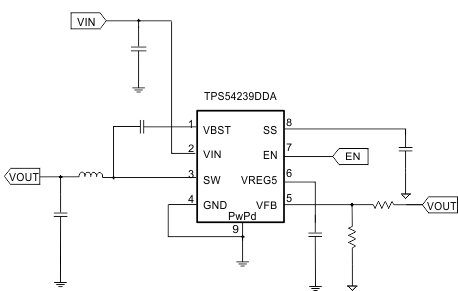

TPS54239DDA 电路图
