TPS51313DRCR 供应商

TPS51313DRCR 属性参数

  • 现有数量:0现货9,000Factory查看交期
  • 价格:3,000 : ¥16.87367卷带(TR)
  • 系列:D-CAP2?
  • 包装:卷带(TR)
  • 产品状态:在售
  • 功能:降压
  • 输出配置:
  • 拓扑:降压
  • 输出类型:可调式
  • 输出数:1
  • 电压 - 输入(最小值):3.1V
  • 电压 - 输入(最大值):5.5V
  • 电压 - 输出(最小值/固定):0.6V
  • 电压 - 输出(最大值):3.3V
  • 电流 - 输出:3A
  • 频率 - 开关:1MHz
  • 同步整流器:
  • 工作温度:-10°C ~ 85°C(TA)
  • 安装类型:表面贴装型
  • 封装/外壳:10-VFDFN 裸露焊盘
  • 供应商器件封装:10-VSON(3x3)

产品特性

  • 输入电压 VIN 范围:3.1V 至 5.5V
  • 偏置电压 VCC 范围:3.1V 至 5.5V
  • 输出电压范围:0.6V 至 3.3V
  • 0.6V,1% 电压基准精度
  • 开关频率:1MHz
  • 无需外部补偿
  • 固定电压伺服器软启动功能
  • 过热保护

产品概述

TPS51313 是一款针对低压负载点应用的易于使用的、完全集成、同步降压转换器。 它被设计成符合 NVIDIA OpenVreg 类型 0 技术规范,其中包括对封装和封装尺寸的要求。 它在输出电压介于 0.6V 至 3.3V 之间时支持 3A(最大值)直流输出电流。 D-CAP2 模式适应、恒定接通时间控制(开关频率 1MHz)可在使用全陶瓷输出电容器设计时实现小封装尺寸并提供一个低外部组件数量。 此器件还在轻负载条件下特有自动跳跃功能、预偏置启动和内部固定软启动时间。 当器件被禁用时,输出电容器通过内部电阻器放电。 TPS51313 采用 3mm × 3mm,10 引脚 DRC 封装(符合 RoHs 环保标准且无铅),额定温度范围为 -10°C 至 85°C。

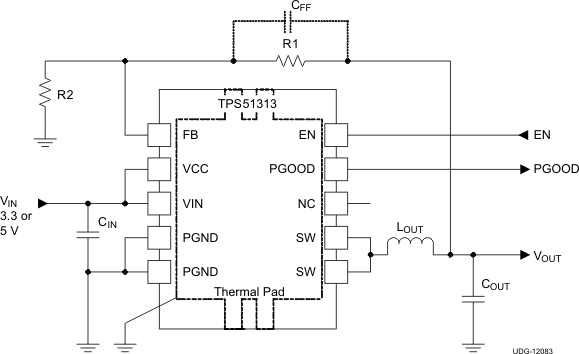

TPS51313DRCR 电路图
