TPS43060RTET 供应商
-
TPS43060RTET
品牌：TI 封装/批号：原厂原装/22+ -
TPS43060RTET
品牌：TI(德州仪器) 封装/批号：QFN-16_3x3x05P/2022+ -
TPS43060RTET
品牌：TI 封装/批号：TSSOP/23+
TPS43060RTET 属性参数
- 现有数量：3,755现货10,000Factory
- 价格：1 : ￥23.69000剪切带（CT）250 : ￥16.56060卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 输出类型：晶体管驱动器
- 功能：升压
- 输出配置：正
- 拓扑：升压
- 输出数：1
- 输出阶段：1
- 电压 - 供电 (Vcc/Vdd)：4.5V ~ 38V
- 频率 - 开关：50kHz ~ 1MHz
- 占空比（最大）：-
- 同步整流器：是
- 时钟同步：无
- 串行接口：-
- 控制特性：使能，频率控制，电源良好，软启动
- 工作温度：-40°C ~ 150°C（TJ）
- 安装类型：表面贴装型
- 封装/外壳：16-WFQFN 裸露焊盘
- 供应商器件封装：16-WQFN（3x3）
产品特性
- 58V 最大输出电压
- VIN 范围：4.5V 至 38V（绝对最大值为 40V）
- TPS43060：针对标准阈值 MOSFET 优化的 7.5V 栅极驱动器
- TPS43061：针对低 Qg 优化的 5.5V 栅极驱动器 NexFET功率 MOSFET
- 支持内部斜率补偿的电流模式控制
- 可调频率范围：50kHz 至 1MHz
- 同步外部时钟功能
- 可调软启动时间
- 电感器直流电阻 (DCR) 或电阻器电流感测
- 输出电压电源正常指示器
- ±0.8% 反馈基准电压
- 5µA 关断电源电流
- 600µA 静态工作电流
- 集成引导加载二极管 (TPS43061)
- 逐周期电流限制和热关断
- 可调节的欠压闭锁 (UVLO) 和输出过压保护
- 小型 16 引脚 WQFN (3mm × 3mm) 封装，带有 PowerPAD
- 运行 TJ范围：–40°C 至 150°C
- 用于 PC 的 Thunderbolt 端口
- 汽车电源系统
- 同步回扫
- 氮化镓 (GaN) 射频 (RF) 功率放大器
- 平板笔记本附件
- 电池供电系统
- 5V、12V 和 24V 直流总线电源系统
产品概述
TPS43060 和 TPS43061 是低 IQ 电流模式同步升压控制器，支持 4.5V 至 38V（绝对最大值为 40V）的宽输入电压范围和高达 58V 的升压输出范围。同步整流功能可为高电流 应用实现高效率，无损电感直流电阻 (DCR) 感测功能可进一步提升效率。该器件产生的功率损耗较低，并且采用带 PowerPAD的 3mm × 3mm WQFN-16 封装，可以在扩展级温度范围（-40°C 至 150°C）内支持高功率密度且高可靠性的升压转换器解决方案。TPS43060 含有一个 7.5V 栅极驱动电源，适合驱动各种 MOSFET。TPS43061 具有一个 5.5V 栅极驱动电源，驱动强度针对低 Qg NexFET 功率 MOSFET 进行了优化。另外，TPS43061 为高侧栅极驱动器提供了一个集成型自举二极管，从而减少了外部部件数量。

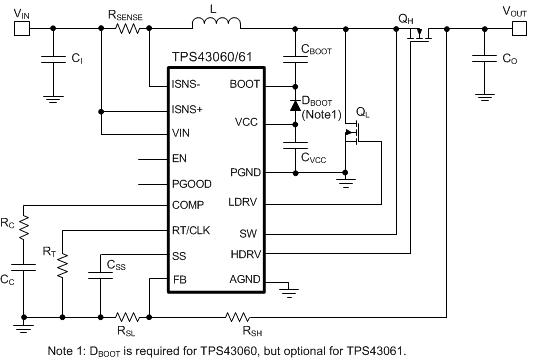

TPS43060RTET 电路图
