LM5017MR/NOPB 供应商
-
LM5017MR/NOPB
品牌：TI 封装/批号：原厂原装/22+ -
LM5017MR/NOPB
品牌：TI/德州仪器 封装/批号：10000/21+ -
LM5017MR/NOPB
品牌：TI(德州仪器) 封装/批号：SOPowerPad-8/2022+
LM5017MR/NOPB 属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥33.07000管件
- 系列：-
- 包装：管件
- 产品状态：在售
- 功能：降压
- 输出配置：正
- 拓扑：降压
- 输出类型：可调式
- 输出数：1
- 电压 - 输入（最小值）：7.5V
- 电压 - 输入（最大值）：100V
- 电压 - 输出（最小值/固定）：1.225V
- 电压 - 输出（最大值）：90V
- 电流 - 输出：600mA
- 频率 - 开关：可调至 1MHz
- 同步整流器：是
- 工作温度：-40°C ~ 125°C（TJ）
- 安装类型：表面贴装型
- 封装/外壳：8-PowerSOIC（0.154"，3.90mm 宽）
- 供应商器件封装：8-SO-PowerPad
产品特性
- 7.5V 至 100V 宽输入范围
- 集成式 100V 高侧和低侧开关
- 无需肖特基二极管
- 恒定导通时间控制
- 无需环路补偿
- 超快瞬态响应
- 接近恒定的运行频率
- 智能峰值电流限制
- 可调节输出电压（以 1.225V 为基准电压）
- 精度为 2% 的反馈基准电压
- 频率可调至 1MHz
- 可调欠压锁定 (UVLO)
- 远程关断
- 热关断
- 封装： WSON-8 SO PowerPAD™-8
- WSON-8
- SO PowerPAD™-8
- 使用 WEBENCH Power Designer 创建定制稳压器设计方案
产品概述
LM5017 是一款 100V、600mA 同步降压稳压器，集成了高侧和低侧 MOSFET。LM5017 所采用的恒定导通时间 (COT) 控制方案无需环路补偿，可提供出色的瞬态响应，并且可实现超高降压比。导通时间与输入电压成反比，因此在整个输入电压范围内，频率几乎保持恒定。高压启动稳压器为 IC 的内部运行以及集成栅极驱动器提供了偏置电源。峰值电流限制电路可防止出现过载情况。欠压锁定 (UVLO) 电路支持对输入欠压阈值和迟滞进行单独编程。其他的保护特性包括：热关断和偏置电源欠压锁定 (VCC UVLO)。LM5017 器件采用 WSON-8 和 HSOP PowerPAD-8 塑料封装。

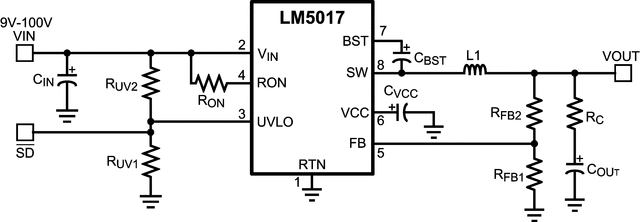

LM5017MR/NOPB 电路图
