DRV8873SPWPRQ1 属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥57.95000剪切带（CT）2,000 : ￥25.57881卷带（TR）
- 系列：Automotive, AEC-Q100
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 电机类型 - 步进：单极
- 电机类型 - AC，DC：有刷直流
- 功能：驱动器 - 全集成，控制和功率级
- 输出配置：半桥（2）
- 接口：SPI
- 技术：NMOS
- 步进分辨率：-
- 应用：汽车级，工业级
- 电流 - 输出：10A
- 电压 - 供电：0V ~ 5.5V
- 电压 - 负载：4.5V ~ 38V
- 工作温度：-40°C ~ 125°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：24-PowerTSSOP（0.173"，4.40mm 宽）
- 供应商器件封装：24-HTSSOP
产品特性
- 符合面向汽车应用的 AEC-Q100 标准 器件温度等级 1：–40°C 至 +125°C，T A
- 器件温度等级 1：–40°C 至 +125°C，T A
- N 沟道 H 桥电机驱动器 可驱动一个双向有刷直流电机 两个单向有刷直流电机 电磁阀或其他电阻和电感负载
- 可驱动一个双向有刷直流电机
- 两个单向有刷直流电机
- 电磁阀或其他电阻和电感负载
- 4.5V 至 38V 工作电压范围
- 10A 峰值电流驱动能力
- 低 HS + LS R DS(ON) T J = 25°C 且电压为 13.5V 时为 150mΩ T J = 150°C 且电压为 13.5V 时为 250mΩ
- T J = 25°C 且电压为 13.5V 时为 150mΩ
- T J = 150°C 且电压为 13.5V 时为 250mΩ
- 集成电流检测
- 成比例电流输出 (IPROPI)
- 可配置控制接口 PH/EN PWM (IN1/IN2) 独立半桥控制
- PH/EN
- PWM (IN1/IN2)
- 独立半桥控制
- 支持 1.8V、3.3V、5V 逻辑输入
- SPI 或硬件接口选项
- 小型封装和外形尺寸 24 引脚 HTSSOP PowerPAD™ IC 封装
- 24 引脚 HTSSOP PowerPAD™ IC 封装
- 保护特性 VM 欠压锁定 (UVLO) 电荷泵欠压 (CPUV) 过流保护 (OCP) 输出对电池短路和接地短路保护 开路负载检测 热关断 (TSD) 故障状况输出 (nFAULT/SPI)
- VM 欠压锁定 (UVLO)
- 电荷泵欠压 (CPUV)
- 过流保护 (OCP)
- 输出对电池短路和接地短路保护
- 开路负载检测
- 热关断 (TSD)
- 故障状况输出 (nFAULT/SPI)
- 适用于低电磁干扰 (EMI) 的展频时钟
- 功能安全型 有助于进行功能安全系统设计的文档
- 有助于进行功能安全系统设计的文档
产品概述
DRV8873-Q1 器件是用于驱动 汽车应用中的有刷直流电机的集成式驱动器 IC。两个逻辑输入控制 H 桥驱动器，该驱动器包含四个能够以高达 10A 的峰值电流双向驱动电机的 N 沟道 MOSFET。该器件由单一电源供电，支持 4.5V 至 38V 的宽输入电源电压范围。该器件可通过 PH/EN 或 PWM 接口轻松连接至控制器电路。或者，可以使用独立的半桥控制来驱动两个电磁阀负载。集成电流检测提供与两个隐藏侧 FET 的电机负载电流成比例的输出电流，无需大功率检测电阻。这种特性可用于检测负载条件下的电机堵转或变化。提供了低功耗睡眠模式，以通过关断大量内部电路来实现超低的静态电流消耗。还提供了用于欠压锁定、电荷泵故障、过流保护、短路保护、开路负载检测和过热的内部保护功能。可通过 nFAULT 引脚和 SPI 寄存器来指示故障状况。

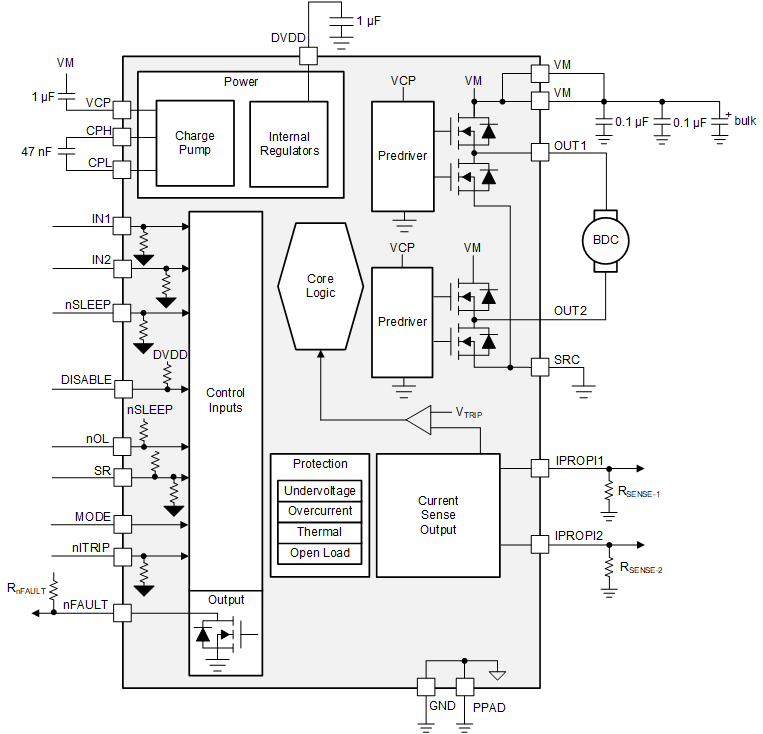

DRV8873SPWPRQ1 电路图
