DRV8842MPWPREP 供应商
-
DRV8842MPWPREP
品牌：TI 封装/批号：原厂原装/22+ -
DRV8842MPWPREP
品牌：TI 封装/批号：TSSOP28/21+ -
DRV8842MPWPREP
品牌：TI 封装/批号：原厂原装/2318+
DRV8842MPWPREP 属性参数
- 现有数量：0现货
- 价格：在售
- 系列：-
- 包装：卷带（TR）剪切带（CT）
- 产品状态：在售
- 电机类型 - 步进：双极性
- 电机类型 - AC，DC：有刷直流
- 功能：驱动器 - 全集成，控制和功率级
- 输出配置：半桥（2）
- 接口：并联
- 技术：功率 MOSFET
- 步进分辨率：-
- 应用：通用
- 电流 - 输出：3.5A
- 电压 - 供电：8.2V ~ 45V
- 电压 - 负载：8.2V ~ 45V
- 工作温度：-55°C ~ 125°C（TJ）
- 安装类型：表面贴装型
- 封装/外壳：28-PowerTSSOP（0.173"，4.40mm Width）
- 供应商器件封装：28-HTSSOP
产品特性
- 单路 H 桥电流控制电机驱动器 驱动一个直流电机、一个步进电机线圈或其它传动器 5 位绕组电流控制支持高达 32 个电流级 低 MOSFET 导通电阻
- 驱动一个直流电机、一个步进电机线圈或其它传动器
- 5 位绕组电流控制支持高达 32 个电流级
- 低 MOSFET 导通电阻
- 24V/25°C 下最大驱动电流为 5A
- 内置 3.3V 基准输出
- 工业标准的 PWM 控制接口
- 8.2V 至 45V 宽工作电源电压范围
- 散热增强型表面贴装封装
- 支持国防、航天和医疗应用 受控基线 同一组装和测试场所 同一制造场所 支持军用（-55°C 至 125°C）温度范围 延长的产品生命周期 延长的产品变更通知 产品可追溯性
- 受控基线
- 同一组装和测试场所
- 同一制造场所
- 支持军用（-55°C 至 125°C）温度范围
- 延长的产品生命周期
- 延长的产品变更通知
- 产品可追溯性
- 打印机
- 扫描仪
- 办公自动化设备
- 游戏机
- 工厂自动化
- 机器人
产品概述
DRV8842-EP 可为打印机、扫描仪以及其它自动化设备应用提供集成电机驱动器解决方案。 此器件具有一个 H 桥驱动器，用于驱动一个直流电机、一个步进电机线圈或其它负载。 输出驱动器块包括配置为一个 H 桥的 N 通道功率 MOSFET。 DRV8842-EP 可提供最高 5A 的峰值电流或 3.5A 的 RMS 输出电流（在 24 V/25°C 且散热正常的条件下）。 提供可单独控制 H 桥每一半的独立输入。提供用于过流保护、短路保护、欠压锁定和过热保护的内部关断功能。 DRV8842-EP 采用带有 PowerPAD 的 28 引脚 HTSSOP 封装（环保型：符合 RoHS 标准且不含铅/溴）。
DRV8842MPWPREP 数据手册
DRV8842MPWPREP

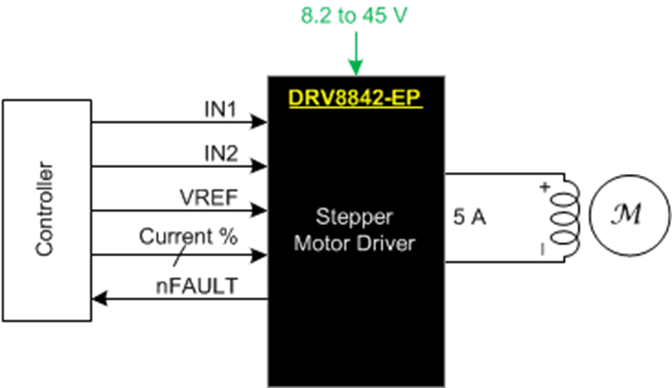

DRV8842MPWPREP 电路图
