DRV8837CDSGT 供应商
-
DRV8837CDSGT
品牌：TI 封装/批号：原厂原装/22+ -
DRV8837CDSGT
品牌：TI(德州仪器) 封装/批号：WSON-8/2022+ -
DRV8837CDSGT
品牌：TI 封装/批号：TSSOP/23+
DRV8837CDSGT 属性参数
- 现有数量：2,764现货10,000Factory
- 价格：1 : ￥11.37000剪切带（CT）250 : ￥7.41820卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 电机类型 - 步进：-
- 电机类型 - AC，DC：有刷直流
- 功能：驱动器 - 全集成，控制和功率级
- 输出配置：半桥（2）
- 接口：PWM
- 技术：NMOS
- 步进分辨率：-
- 应用：DC 电机，通用，螺线管
- 电流 - 输出：1A
- 电压 - 供电：1.8V ~ 7V
- 电压 - 负载：0V ~ 11V
- 工作温度：-40°C ~ 85°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：8-WFDFN 裸露焊盘
- 供应商器件封装：8-WSON（2x2）
产品特性
- 独立的 H 桥电机 驱动直流电机或其他负载 低 MOSFET 导通电阻：HS + LS 1 Ω
- 驱动直流电机或其他负载
- 低 MOSFET 导通电阻：HS + LS 1 Ω
- 1A 最大驱动电流
- 工作电源电压范围：0V 至 11V
- 标准脉宽调制 (PWM) 接口 (IN1/IN2)
- 低功耗休眠模式，休眠电流最大值仅为 120nA nSLEEP 引脚
- nSLEEP 引脚
- 小型封装尺寸 8 晶圆级小外形无引线 (WSON)（带外露散热焊盘） 2.0mm × 2.0mm
- 8 晶圆级小外形无引线 (WSON)（带外露散热焊盘）
- 2.0mm × 2.0mm
- 保护 特性 VCC 欠压闭锁 (UVLO) 过流保护 (OCP) 热关断 (TSD)
- VCC 欠压闭锁 (UVLO)
- 过流保护 (OCP)
- 热关断 (TSD)
- 摄像机
- 数字单镜头反光 (DSLR) 镜头
- 消费类产品
- 玩具
- 机器人技术
- 医疗设备
产品概述
DRV8837C 器件提供了一套集成型电机驱动器解决方案，主要面向照相机、消费类产品、玩具以及其他低电压和电池供电类运动控制 应用。此器件能够驱动一个直流电机或其他诸如螺线管的器件。输出驱动器模块由配置为 H 桥的 N 沟道功率 MOSFET 组成，用以驱动电机绕组。一个内部电荷泵被用来生成所需的栅极驱动电压。DRV8837C 器件可以提供高达 1A 的输出电流。该器件的电机电源电压为 0 至 11V，其控制逻辑工作电源轨为 1.8V 至 5V。 DRV8837C 器件有一个 PWM (IN/IN) 输入接口。此外，还提供用于过流保护、短路保护、欠压闭锁和过热保护的内部关断功能。

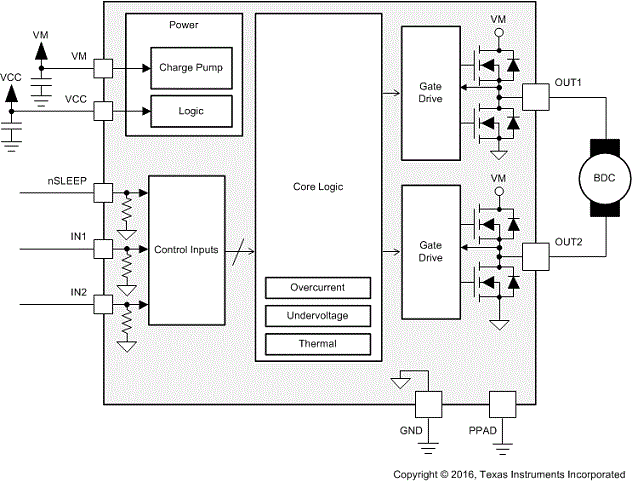

DRV8837CDSGT 电路图
