DRV8704DCP 属性参数
- 现有数量：0现货查看交期
- 价格：150 : ￥28.47760管件
- 系列：-
- 包装：管件
- 产品状态：在售
- 电机类型 - 步进：-
- 电机类型 - AC，DC：有刷直流
- 功能：控制器 - 换向，方向管理
- 输出配置：前置驱动器 - 半桥（4）
- 接口：PWM，SPI
- 技术：NMOS
- 步进分辨率：-
- 应用：通用
- 电流 - 输出：-
- 电压 - 供电：0V ~ 5.3V
- 电压 - 负载：8V ~ 52V
- 工作温度：-40°C ~ 85°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：38-PowerTFSOP（0.173"，4.40mm 宽）
- 供应商器件封装：38-HTSSOP
产品特性
- 脉宽调制 (PWM) 电机驱动器 驱动外部 N 沟道金属氧化物半导体场效应晶体管 (MOSFET) 双路直流电机的 PWM 控制接口 支持 100% 脉宽调制 (PWM) 占空比
- 驱动外部 N 沟道金属氧化物半导体场效应晶体管 (MOSFET)
- 双路直流电机的 PWM 控制接口
- 支持 100% 脉宽调制 (PWM) 占空比
- 运行电源电压范围：8V 至 52V
- 可调节栅极驱动（4 级） 50mA 至 200mA 拉电流 100mA 至 400mA 灌电流
- 50mA 至 200mA 拉电流
- 100mA 至 400mA 灌电流
- 集成 PWM 电流调节功能
- 灵活的衰减模式 自动混合衰减模式 慢速衰减 快速衰减 混合衰减（百分比可调，快速）
- 自动混合衰减模式
- 慢速衰减
- 快速衰减
- 混合衰减（百分比可调，快速）
- 高度可配置的串行外设接口 (SPI)
- 以数字方式调节电流的转矩数模转换器 (DAC)
- 低电流休眠模式 (65μA)
- 5V、10mA 低压降 (LDO) 稳压器
- 耐热增强型表面贴装封装 38 引脚散热薄型小外形尺寸 (HTSSOP) (PowerPAD) 封装
- 38 引脚散热薄型小外形尺寸 (HTSSOP) (PowerPAD) 封装
- 保护特性 VM 欠压闭锁 (UVLO) 栅极驱动器故障 (PDF) 过流保护 (OCP) 热关断 (TSD) 故障条件指示引脚 (nFAULT) 通过 SPI 进行故障诊断
- VM 欠压闭锁 (UVLO)
- 栅极驱动器故障 (PDF)
- 过流保护 (OCP)
- 热关断 (TSD)
- 故障条件指示引脚 (nFAULT)
- 通过 SPI 进行故障诊断
- 自动取款机和验钞机
- 办公自动化设备
- 工厂自动化和机器人
- 纺织机器
产品概述
DRV8704 是一款适用于工业设备应用的双路刷式电机控制器。该器件可控制配置为双 H 桥的外部 N 沟道 MOSFET。 该器件使用自适应消隐时间和各种电流衰减模式（包括自动混合衰减模式）对电机电流进行精确控制。通过一个简单的 PWM 接口即可轻松与控制器电路相连。SPI 串行接口用于对器件的工作模式进行编程。输出电流（转矩）、栅极驱动器设置以及衰减模式均可通过 SPI
串行接口进行编程。 该器件的内部关断功能可提供过流保护、短路保护、栅极驱动器故障排除、欠压锁定 (UVLO) 以及过热保护。FAULTn 引脚用于指示故障情况，故障情况通过各自的 SPI
专用位进行报告。 DRV8704 采用 PowerPAD带有散热焊盘的 38 引脚 HTSSOP
封装（环保型：符合 RoHS 标准且不含锑/溴）。

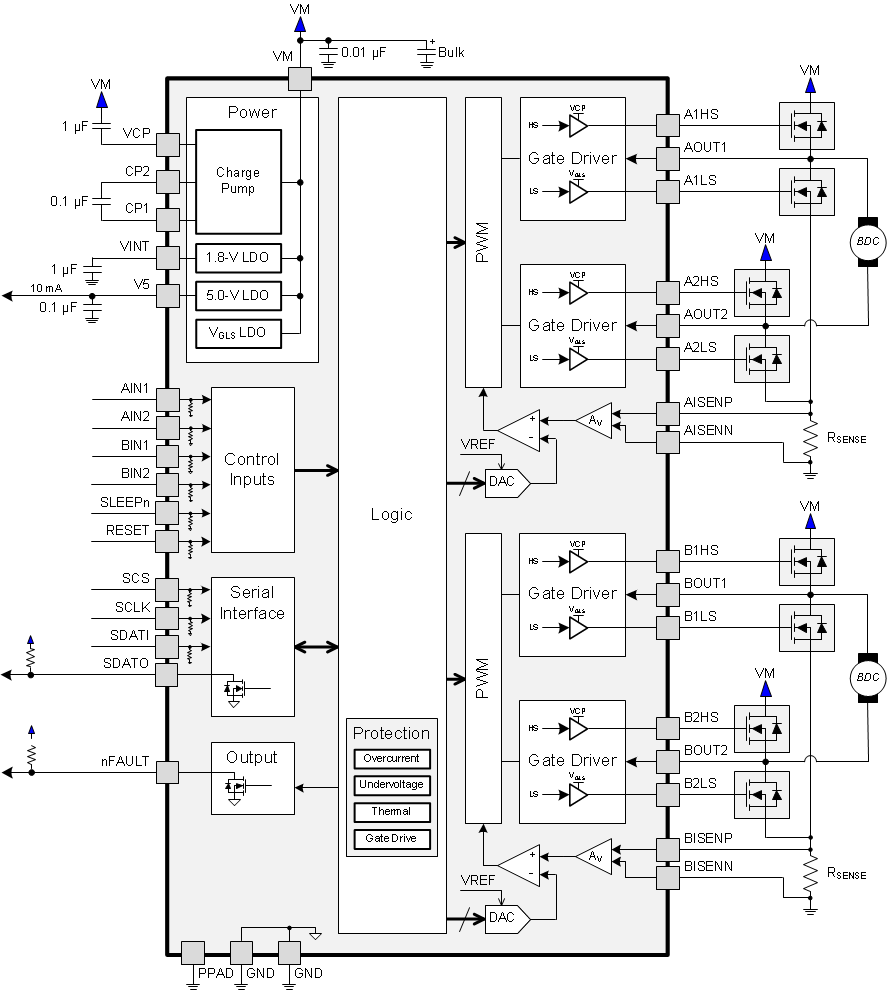

DRV8704DCP 电路图
