DRV8313RHH 供应商
-
DRV8313RHHR 原装现货
品牌：TI/德州仪器 封装/批号：/22+ -
DRV8313RHH
品牌：TI 封装/批号：原厂原装/22+ -
DRV8313RHH
品牌：TI(德州仪器) 封装/批号：VQFN-36/2022+ -
DRV8313RHH
品牌：TI 封装/批号：原厂原装/2318+ -
DRV8313RHHR
品牌：TI 封装/批号：VQFN-36/24+ -
DRV8313RHHR
品牌：TI/德州仪器 封装/批号：VQFN36/21+
DRV8313RHH 属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥33.55000管件
- 系列：-
- 包装：管件
- 产品状态：在售
- 电机类型 - 步进：-
- 电机类型 - AC，DC：无刷 DC（BLDC）
- 功能：驱动器 - 全集成，控制和功率级
- 输出配置：半桥（3）
- 接口：并联
- 技术：功率 MOSFET
- 步进分辨率：-
- 应用：通用
- 电流 - 输出：-
- 电压 - 供电：8V ~ 60V
- 电压 - 负载：8V ~ 60V
- 工作温度：-40°C ~ 150°C（TJ）
- 安装类型：表面贴装型
- 封装/外壳：36-VFQFN 裸露焊盘
- 供应商器件封装：36-VQFN（6x6）
产品特性
- 三个半-H-桥驱动器 IC驱动 3 相无刷直流 (DC) 电机 独立半桥控制 用于低侧电流感测的引脚 低 MOSFET 导通电阻
- 驱动 3 相无刷直流 (DC) 电机
- 独立半桥控制
- 用于低侧电流感测的引脚
- 低 MOSFET 导通电阻
- 24V，25°C 下 2.5A 最大驱动器电流
- 通用比较器可被用于电流感测或其它功能
- 内置 3.3V 10mA 低压降 (LDO) 稳压器
- 8V 至 60V 运行电源电压范围
- 耐热增强型表面贴装封装
产品概述
DRV8313 提供三个可独立控制的半 H 桥驱动器。 虽然也可被用于驱动螺线管或其它负载，它主要用于驱动一个三相无刷直流电机。 每个输出驱动器通道包含采用半 H 桥配置的 N 通道功率 MOSFET。 这个设计将每个驱动器的接地端子接至引脚，以在每个输出上执行电流感测。电流限制电路或其它功能可使用一个通用比较器。DRV8313 在半 H 桥的每个通道上提供高达 2.5A 峰值电流或者 1.75A 均方根 (RMS) 输出电流（在 24V 和 25°C 时具有适当的印刷电路板 (PCB) 散热）。此器件提供实现过流保护、短路保护、欠压闭锁和过温保护的内部关断功能。DRV8313 采用 28 引脚散热薄型小外形尺寸 (HTSSOP) PowerPAD封装 封装。

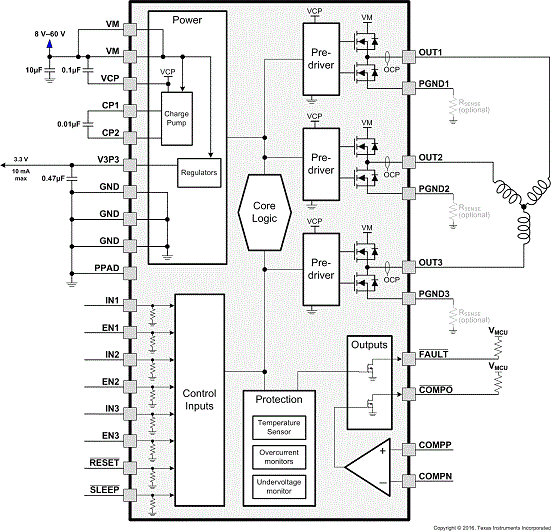

DRV8313RHH 电路图
