DRV8307RHAR 供应商
-
DRV8307RHAR
品牌：TI 封装/批号：原厂原装/22+ -
DRV8307RHAR
品牌：TI/德州仪器 封装/批号：VQFN40/21+ -
DRV8307RHAR
品牌：TI(德州仪器) 封装/批号：VQFN-40/2022+ -
DRV8307RHAR
品牌：TI 封装/批号：WSON12/21+ -
DRV8307RHAR
品牌： 封装/批号：/23+
DRV8307RHAR 属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥20.27000剪切带（CT）2,500 : ￥10.30307卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 电机类型 - 步进：-
- 电机类型 - AC，DC：无刷 DC（BLDC）
- 功能：控制器 - 换向，方向管理
- 输出配置：前置驱动器 - 半桥（3）
- 接口：并联，PWM
- 技术：NMOS
- 步进分辨率：-
- 应用：通用
- 电流 - 输出：-
- 电压 - 供电：8.5V ~ 32V
- 电压 - 负载：-
- 工作温度：-40°C ~ 125°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：40-VFQFN 裸露焊盘
- 供应商器件封装：40-VQFN（6x6）
产品特性
- 三相无刷直流电机控制器 针对速度控制的脉宽调制 (PWM) 输入
- 针对速度控制的脉宽调制 (PWM) 输入
- 8.5V 至 32V 的工作电源电压范围
- 到 6 个 N 通道金属氧化物半导体场效应晶体管 (MOSFET) 的 30mA 栅极驱动电流
- 集成电流感测放大器
- 针对霍尔传感器的 5V 稳压器
- 低功率待机模式
- 锁定转子检测和重新启动
- 集成过流和过热保护
- 6mm x 6mm 超薄四方扁平无引线 (VQFN) 封装，焊球间距 0.5mm
- 工业用泵和风扇
- 大型家用电器
- 自动机械设备
产品概述
DRV8307 是一款三半桥前置驱动器，此驱动器用一个单电源驱动 6 个 N 类型 MOSFET 30mA。 针对传感三相无刷直流电机，DRV3807
由单个 PWM 输入驱动，并且支持具有三个霍尔传感器输入的集成换相逻辑电路。 还包括一个为霍尔效应传感器和其他外部组件供电的独立 5V 稳压器。 DRV8307 包括一个用于限流和保护的电流感测输入。 可以通过调节 RISENSE 感测电阻器的值来设定电流限值。 通过 ENABLEn 端子来控制电机运行（启动和停止）。 如果 ENABLEn
端子被置为高电平，并且电机停止旋转，此器件进入低功率待机状态，从而在静止期间节省总体系统功耗。 在 DRV8307

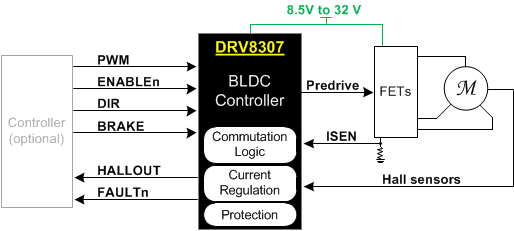

DRV8307RHAR 电路图
