CSD95373BQ5MT 供应商
-
CSD95373BQ5MT
品牌：TI 封装/批号：原厂原装/22+ -
CSD95373BQ5MT
品牌：TI(德州仪器) 封装/批号：LSON-12(5x6)/2022+
CSD95373BQ5MT 属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥38.56000剪切带（CT）250 : ￥26.91456卷带（TR）
- 系列：NexFET?
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 输出配置：半桥
- 应用：同步降压转换器
- 接口：PWM
- 负载类型：电感
- 技术：功率 MOSFET
- 导通电阻（典型值）：-
- 电流 - 输出/通道：45A
- 电流 - 峰值输出：67A
- 电压 - 供电：4.5V ~ 5.5V
- 电压 - 负载：4.5V ~ 16V
- 工作温度：-55°C ~ 150°C（TJ）
- 特性：自举电路，状态标志
- 故障保护：限流，超温，击穿，短路，UVLO
- 安装类型：表面贴装型
- 封装/外壳：12-PowerLFDFN
- 供应商器件封装：12-LSON-CLIP（5x6）
产品特性
- 持续工作电流可达 45A
- 25A 电流下系统效率高达 92.7%
- 25A 电流下功耗损耗低至 2.6W
- 高频工作（高达 1.25MHz）
- 支持强制连续模式 (FCCM) 的二极管仿真模式
- 温度补偿双向电流感测
- 模拟温度输出（0°C 时 600mV）
- 故障监控 高端短路、过流和过热保护
- 高端短路、过流和过热保护
- 3.3V 和 5V 脉宽调制 (PWM) 信号兼容
- 三态 PWM 输入
- 集成型自举二极管
- 用于击穿保护的经优化死区时间
- 高密度 5mm × 6mm SON 封装
- 超低电感封装
- 系统已优化的 PCB 封装
- 符合 RoHS 环保标准 – 无铅引脚镀层
- 无卤素
产品概述
CSD95373BQ5M NexFET™智能功率级的设计针对高功率、高密度同步降压转换器中的使用进行了高度优化。此产品集成了驱动器 IC 和功率 MOSFET 以实现功率级开关功能。该组合可在 5mm x 6mm 小型封装中实现高电流、高效率以及高速切换功能。它还集成了准确电流感测和温度感测功能，以简化系统设计并提高准确度。此外，PCB 封装已经过优化，可帮助减少设计时间并简化总体系统设计。

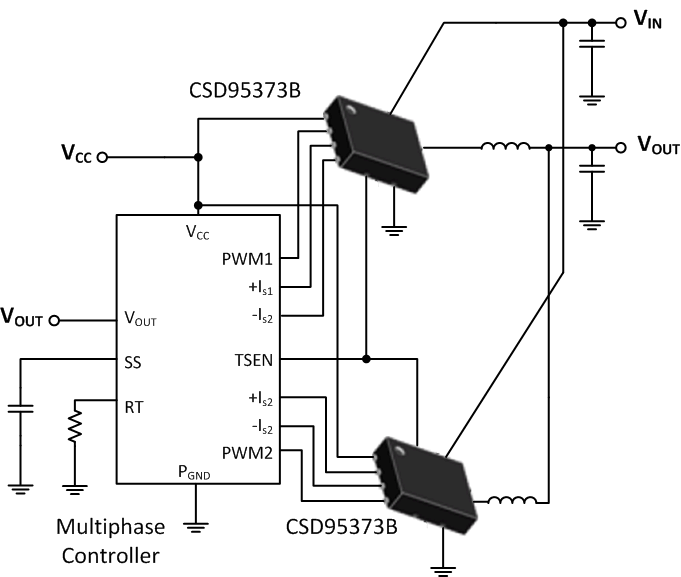

CSD95373BQ5MT 电路图
