CSD95373AQ5M 属性参数
- 现有数量：0现货查看交期
- 价格：2,500 : ￥13.33199卷带（TR）
- 系列：NexFET?
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 输出配置：半桥
- 应用：同步降压转换器
- 接口：PWM
- 负载类型：电感
- 技术：功率 MOSFET
- 导通电阻（典型值）：-
- 电流 - 输出/通道：45A
- 电流 - 峰值输出：67A
- 电压 - 供电：4.5V ~ 5.5V
- 电压 - 负载：4.5V ~ 16V
- 工作温度：-55°C ~ 150°C（TJ）
- 特性：自举电路，状态标志
- 故障保护：超温，击穿，UVLO
- 安装类型：表面贴装型
- 封装/外壳：12-PowerLFDFN
- 供应商器件封装：12-LSON-CLIP（5x6）
产品特性
- 45A 持续工作电流能力
- 电流 25A 时 92.6% 的系统效率
- 电流 25A 时 2.6W 的超低功率损耗
- 高频运行（高达 2MHz）
- 高密度 - 5mm x 6mm 小外形尺寸无引线 (SON) 封装
- 超低电感封装
- 系统已优化的印刷电路板 (PCB) 封装
- 与 3.3V 和 5V 脉宽调制 (PWM) 信号兼容
- 支持强制连续传导模式 (FCCM) 的二极管仿真模式
- 模拟温度输出
- 三态 PWM 输入
- 集成自举开关
- 用于击穿保护的经优化死区时间
- 符合 RoHS 环保标准 – 无铅端子镀层
- 无卤素
- 多相位同步降压转换器高频应用高电流、低占空比应用
- 高频应用
- 高电流、低占空比应用
- 负载点 DC-DC 转换器
- 内存和图形卡
- 适用于 VCore 同步降压转换器的Desktop 和 Server VR11.× 和 VR12.×
产品概述
CSD95373AQ5M NexFET 功率级的设计针对高功率、高密度同步降压转换器中的使用进行了高度优化。 这个产品集成了驱动器集成电路 (IC) 和 NexFET 技术来完善功率级开关功能。 此驱动器 IC 具有一个内置可选二极管仿真功能，此功能可启用断续传导模式 (DCM) 运行来提升轻负载效率。 这个组合在小型 5mm x 6mm 外形尺寸封装中提供高电流、高效和高速开关功能。 它还集成了温度感测功能以简化系统设计并提高准确度。 此外，PCB 封装已经过优化，可帮助减少设计时间并简化总体系统设计的完成。

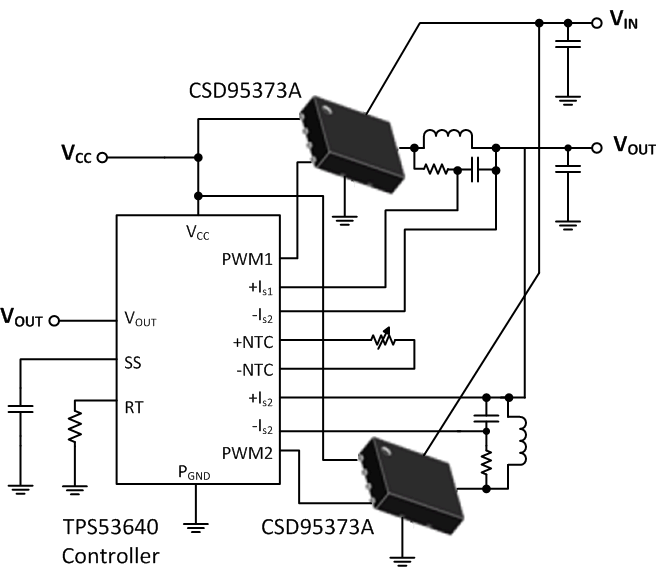

CSD95373AQ5M 电路图
