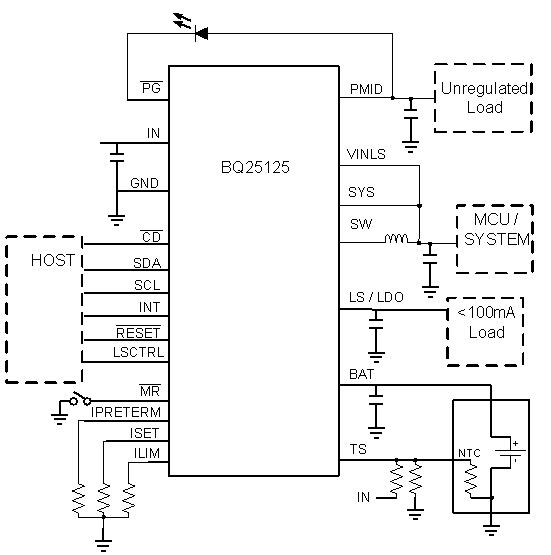

BQ25125YFPT

BQ25125 是一款高度集成的电池充电管理 IC，集成了可穿戴设备的常用功能：线性充电器、稳压输出、负载开关、带计时器的手动复位以及电池电压监视器。该集成降压转换器是一款具有低 IQ 的高效率开关，采用 DCS-Control™ 技术，可进一步提高轻负载效率，负载电流可低至 10µA。运行和关断期间的低静态电流有助于延长电池寿命。该器件支持 5mA 至 300mA 的充电电流。输入电流限制、充电电流、降压转换器输出电压、LDO 输出电压等参数均可通过 I2C 接口进行编程。该器件采用标准锂离子充电曲线分三个阶段对电池进行充电：预充电、恒流和恒压该器件包含一个基于电压的 JEITA 兼容电池组热敏电阻监视输入 (TS)，可监视电池温度并自动更改充电参数，从而防止电池在超出其安全温度范围的温度下充电。该充电器针对 5V USB 输入进行了优化，可承受 20V 线路瞬态电压。降压转换器由输入或电池供电。当处于仅电池模式时，器件可由电压最高达 4.65V 的电池供电运行。利用可配置负载开关，器件可断开与不常用器件的连接，从而优化系统。计时器手动复位功能可实现多种优化唤醒和复位的不同配置选项。基于电压的简单监视器为主机提供电池电量信息，电量范围为已编程 V(BATREG) 的 60% 至 100%（单位增量为 2%）。
