BQ25123YFPT 供应商
-
BQ25123YFPT
品牌：TI 封装/批号：原厂原装/2318+
BQ25123YFPT 属性参数
- 现有数量：0现货2,250Factory查看交期
- 价格：250 : ￥24.70828卷带（TR）
- 系列：-
- 包装：卷带（TR）
- 产品状态：在售
- 电池化学成份：锂离子/聚合物
- 电池数：1
- 电流 - 充电：恒流 - 可编程
- 可编程特性：电流，定时器，电压
- 故障保护：过流，超温，过压，短路
- 充电电流 - 最大值：300mA
- 电池组电压：5.5V（最大）
- 电压 -?供电（最高）：20V
- 接口：I2C
- 工作温度：-40°C ~ 85°C（TJ）
- 安装类型：表面贴装型
- 封装/外壳：25-XFBGA，DSBGA
- 供应商器件封装：25-DSBGA（2，53x2，47）
产品特性
- 可延长两次充电之间的系统运行时间 可配置 300mA 降压稳压器 启用降压转换器时的 Iq 典型值为 700nA（空载） 可配置负载开关或 100mA LDO 输出 充电电流高达 300mA，可实现快速充电 电池稳压精度为 0.5%（可配置电压范围为 3.6V 至 4.65V，阶跃为 10mV） 可配置的终端电流低至 500µA 基于电压的简单电池监控器
- 可配置 300mA 降压稳压器
- 启用降压转换器时的 Iq 典型值为 700nA（空载）
- 可配置负载开关或 100mA LDO 输出
- 充电电流高达 300mA，可实现快速充电
- 电池稳压精度为 0.5%（可配置电压范围为 3.6V 至 4.65V，阶跃为 10mV）
- 可配置的终端电流低至 500µA
- 基于电压的简单电池监控器
- 高度集成的小尺寸解决方案 采用 2.5mm x 2.5mm WCSP 封装和 6 个外部元件，可更大程度地减小解决方案尺寸 通过可调节计时器实现按钮唤醒和复位 电源路径管理，用于系统供电和电池充电 电源路径管理功能可实现低于 50nA 的运输模式电池静态电流，从而更大限度延长货架期 电池充电器在 3.4V – 5.5V IN（5.5V OVP/20V 容差）范围内正常工作 用于输入电流限制、充电电流、终止电流和状态输出的专用引脚
- 采用 2.5mm x 2.5mm WCSP 封装和 6 个外部元件，可更大程度地减小解决方案尺寸
- 通过可调节计时器实现按钮唤醒和复位
- 电源路径管理，用于系统供电和电池充电
- 电源路径管理功能可实现低于 50nA 的运输模式电池静态电流，从而更大限度延长货架期
- 电池充电器在 3.4V – 5.5V IN（5.5V OVP/20V 容差）范围内正常工作
- 用于输入电流限制、充电电流、终止电流和状态输出的专用引脚
- I 2C 通信控制 充电电压和电流 终止阈值 输入电流限制 VINDPM 阈值 计时器选项 负载开关控制 故障中断和状态控制 系统输出电压调节 LDO 输出电压调节
- 充电电压和电流
- 终止阈值
- 输入电流限制
- VINDPM 阈值
- 计时器选项
- 负载开关控制
- 故障中断和状态控制
- 系统输出电压调节
- LDO 输出电压调节
产品概述
BQ25123 是一款高度集成的电池充电管理 IC，集成了可穿戴设备的常用功能：线性充电器、稳压输出、负载开关、带计时器的手动复位以及电池电压监视器。该集成降压转换器是一款具有低 I Q 的高效率开关，其采用 DCS 控制技术，可进一步提升轻载效率，负载电流可低至 10µA。运行和关断期间的低静态电流有助于延长电池寿命。该器件支持 5mA 至 300mA 的充电电流。输入电流限制、充电电流、降压转换器输出电压、LDO 输出电压等参数均可通过 I 2C 接口进行编程。

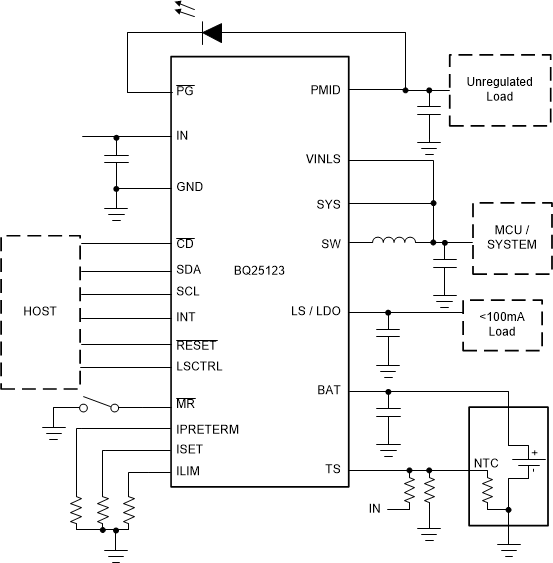

BQ25123YFPT 电路图
