BQ24715RGRT 供应商
-
BQ24715RGRT
品牌：TI 封装/批号：原厂原装/22+ -
BQ24715RGRT
品牌：TI 封装/批号：原厂原装/2318+
BQ24715RGRT 属性参数
- 现有数量：448现货10,000Factory
- 价格：1 : ￥26.23000剪切带（CT）250 : ￥18.34012卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 电池化学成份：锂离子
- 电池数：2 ~ 3
- 电流 - 充电：-
- 可编程特性：-
- 故障保护：-
- 充电电流 - 最大值：-
- 电池组电压：-
- 电压 -?供电（最高）：24V
- 接口：SMBus
- 工作温度：-
- 安装类型：表面贴装型
- 封装/外壳：20-VFQFN 裸露焊盘
- 供应商器件封装：20-VQFN（3.5x3.5）
产品特性
- 6-24V 输入系统管理总线 (SMBus) NVDC-1 2-3S 电池充电器控制器
- 无电池或深度放电电池工作时系统瞬时接通运行
- 100µs 的超快速瞬态响应
- 500µA 的超低静态电流，以及 20mA 负载时高脉冲频率调制 (PFM) 轻负载效率，以符合能源之星 (Energy Star) 和能源相关产品 (ErP) Lot6 规范
- 开关频率：600kHz/800kHz/1MHz
- 具有高精度的可编程系统/充电电压（每步长 16mV），输入/充电电流（每步长 64mA） 充电电压稳压范围为 ±0.5% ±3% 输入/充电电流调节 ±2% 40x 输入 / 16x 充电电流监控输出
- 充电电压稳压范围为 ±0.5%
- ±3% 输入/充电电流调节
- ±2% 40x 输入 / 16x 充电电流监控输出
- 支持电池 LEARN（学习）功能
- 在深度放电电池或无电池时最大限度地提高 CPU 性能
- 集成 NMOS ACFET 和 RBFET 驱动器
- 20 引脚 3.5mm x 3.5mm2 四方扁平无引线 (QFN) Package
- Ultrabook，笔记本计算机和平板个人电脑
- 工业用和医疗用设备
- 便携式设备
产品概述
bq24715 是一款 NVDC-1 同步电池充电控制器，此充电器具有针对 2S 或 3S
锂离子电池充电应用的低静态电流、高轻负载效率，从而提供低组件数量。电源路径管理可实现系统在电池电压上的电压调节，但是不会下降到低于可编程系统最低电压以下。bq24715 提供针对电源路径管理的 N 通道 ACFET 和 RBFET 驱动器。 它还提供外部 P 通道电池 FET 的驱动器。
环路补偿是完全集成的。 bq24715 通过 SMBus 通信接口提供具有极高稳压精度的可编程 11 位充电电压，7 位输入/充电电流和 6 位最低系统电压。bq24715 通过 IOUT 引脚监控适配器电流或电池放电电流，从而使主机能够在需要时减低 CPU 速度。

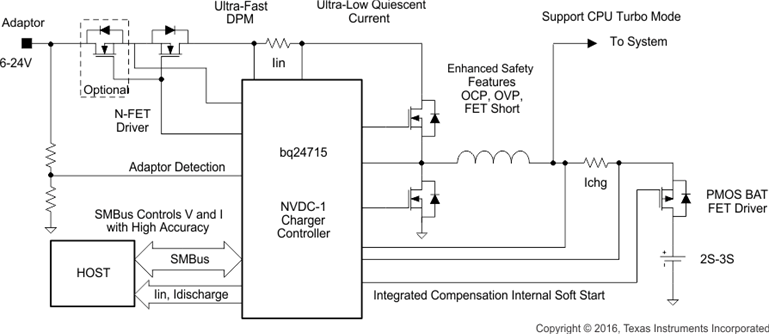

BQ24715RGRT 电路图
