TPS84620RUQR 供应商
-
TPS84620RUQR
品牌：TI 封装/批号：原厂原装/22+ -
TPS84620RUQR
品牌：TI/德州仪器 封装/批号：/21+ -
TPS84620RUQR
品牌：TI/德州仪器 封装/批号：QFP47/1636+ -
TPS84620RUQR
品牌：TI 封装/批号：VQFN/21+ -
TPS84620RUQR
品牌：TI/BB 封装/批号：47-BQFN/新批号 -
TPS84620RUQR
品牌：TI 封装/批号：QFP47/22+
TPS84620RUQR 属性参数
- 产品培训模块：TPS84620 Synchronous Buck Integrated Power Solution
- 特色产品：TPS84620 6A Synchronous Buck Integrated Power Solution
- 标准包装：1
- 类别：电源 - 板载
- 家庭：DC DC Converters
- 系列：-
- 类型：非隔离（POL）
- 输出数：1
- 电压 - 输入（最小）：4.5V
- 电压 - 输入（最大）：14.5V
- Voltage - Output 1：1.2 ~ 5.5 V
- Voltage - Output 2：-
- Voltage - Output 3：-
- 电流 - 输出（最大）：6A
- 电源（瓦） - 制造商系列：33W
- 电压 - 隔离：-
- 特点：-
- 安装类型：表面贴装
- 封装/外壳：47-BQFN
- 尺寸/尺寸：0.59" L x 0.35" W x 0.11" H（15.0mm x 9.0mm x 2.8mm）
- 包装：®
- 工作温度：-40°C ~ 85°C
- 效率：90%
- 电源（瓦特）- 最大：33W
- 其它名称：296-27941-6
产品特性
- 完整的集成式电源解决方案可实现小尺寸和扁平设计
- 效率高达 96%
- 宽输出电压调节范围1.2V 至 5.5V，基准精度为 1%
- 可选分离电源轨支持低至 1.7V 的输入电压
- 可调开关频率（480kHz 至 780kHz）
- 与外部时钟同步
- 可调慢速启动
- 输出电压排序/跟踪
- 电源正常输出
- 可编程欠压锁定 (UVLO)
- 输出过流保护
- 过热保护
- 预偏置输出启动
- 工作温度范围：-40°C 至 +85°C
- 增强的热性能：13°C/W
- 符合 EN55022 B 类辐射标准
- 要获得包括 SwitcherPro™请访问http://www.ti.com/tps84620
产品概述

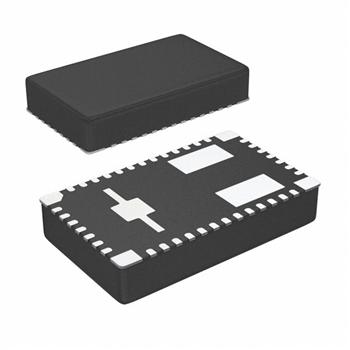

TPS84620RUQ 是一款简单易用的集成式电源解决方案，它在一个小外形尺寸的 BQFN 封装内整合了一个带有功率金属氧化物半导体场效应管 (MOSFET) 的 6A DC/DC 转换器、一个电感器以及无源元件。这个整体电源解决方案仅需 3 个外部元件，并免除了环路补偿和磁性部件选择过程。9 × 15 × 2.8 mm BQFN 封装能轻松焊接到印制电路板上，并且可实现效率高于 90% 的紧凑型负载点设计且结至环境的热阻抗仅为 13°C/W 的出色功率耗散。在环境温度为 85°C 且无气流的情况下，该器件可提供 6A 的满额输出电流。TPS84620 提供了灵活且功能完善的离散式负载点设计，是为高性能 DSP 和 FPGA 供电的理想选择。先进的封装技术可提供一个与标准 QFN 贴装和测试技术兼容的耐用且可靠的电源解决方案。
