TPS7A6201QKTTRQ1 属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：PMIC - 稳压器 - 线性
- 系列：-
- 稳压器拓扑结构：正，可调式
- 输出电压：2.5 V ~ 7 V
- 输入电压：4 V ~ 40 V
- 电压 - 压降（标准）：-
- 稳压器数量：1
- 电流 - 输出：300mA（最小值）
- 电流 - 限制（最小）：350mA
- 工作温度：-40°C ~ 150°C
- 安装类型：表面贴装
- 封装/外壳：TO-263-6，D²Pak（5 引线+接片），TO-263BA
- 供应商设备封装：TO-263-5
- 包装：®
- 其它名称：296-28417-6
产品特性
- 符合面向汽车 应用的 AEC-Q100 标准： 温度等级 1：-40°C 至 125°C，TA结温范围：–40°C 至 150°C，TJ
- 温度等级 1：-40°C 至 125°C，TA
- 结温范围：–40°C 至 150°C，TJ
- 低压降：在 IOUT = 150mA 时为 300mV
- 在 IOUT = 150mA 时为 300mV
- 7V 至 40V 的宽输入电压范围，瞬态电压高达 45V
- 最大输出电流为 300mA
- 超低静态电流：轻负载时 IQUIESCENT = 25µA（典型值）EN = 低电平时 ISLEEP < 2µA
- 轻负载时 IQUIESCENT = 25µA（典型值）
- EN = 低电平时 ISLEEP < 2µA
- 2.5V 至 7V 可调节输出电压
- 低 ESR 陶瓷输出稳定电容器
- 集成故障保护：短路和过流保护热关断
- 短路和过流保护
- 热关断
- 低输入电压跟踪

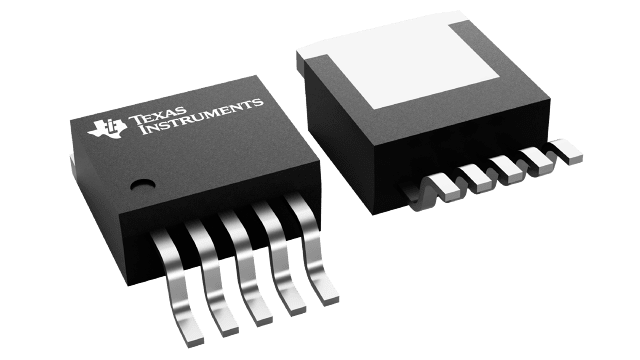

- 耐热增强型电源封装：5 引脚 TO-263（KTT、D2PAK）
- 5 引脚 TO-263（KTT、D2PAK）
产品概述
TPS7A6201-Q1 是一款低压降线性稳压器，专为在轻负载应用中实现低功耗和小于 25µA 的静态电流而 设计。该器件 具有 集成式过流保护功能，采用的设计甚至在使用低 ESR 陶瓷输出电容器时也可实现稳定工作。可使用外部电阻器对此输出电压进行编程。此低压跟踪特性便于使用更小的输入电容器，并且可能在冷启动情况下无需使用升压转换器。凭借这些 特性，此器件非常适合用于各种汽车应用的 电源。

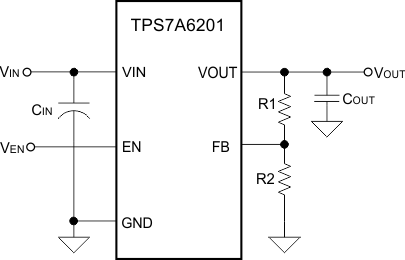

TPS7A6201QKTTRQ1 电路图
