TPS7A4101DGNT 属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：PMIC - 稳压器 - 线性
- 系列：-
- 稳压器拓扑结构：正，可调式
- 输出电压：1.175 V ~ 48 V
- 输入电压：7 V ~ 50 V
- 电压 - 压降（标准）：0.78V @ 50mA
- 稳压器数量：1
- 电流 - 输出：50mA（最小值）
- 电流 - 限制（最小）：51mA
- 工作温度：-40°C ~ 125°C
- 安装类型：表面贴装
- 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）裸露焊盘
- 供应商设备封装：8-MSOP-PowerPad
- 包装：®
- 其它名称：296-30184-6
产品特性
- 宽输入电压范围：7V 至 50V
- 准确度：标称：1%整个线路、负载和温度范围内：2.5%
- 标称：1%
- 整个线路、负载和温度范围内：2.5%
- 低静态电流：25µA
- 关断时的静态电流：4.1µA
- 最大输出电流：50mA
- CMOS 逻辑电平兼容的使能引脚
- 可调节输出电压范围：约为 1.175V 至 48V
- 与陶瓷电容搭配工作时保持稳定:输入电容：≥ 1µF输出电容：≥ 4.7µF
- 输入电容：≥ 1µF
- 输出电容：≥ 4.7µF
- 压降电压：290mV
- 内置限流和热关断保护
- 封装：高导热性能 HVSSOP-8 PowerPAD™
- 工作温度范围：-40°C 至 125°C
产品概述
TPS7A4101 是一款能够耐受超高电压的线性稳压器，不仅融合了耐热增强型封装 (HVSSOP-8) 的优势，还能够承受高达 50V
的持续直流电压或瞬态输入电压。TPS7A4101 在与任何高于 4.7µF 的输出电容以及高于 1µF 的输入电容搭配使用时，均可保持稳定（在一定的温度和容差范围内）。鉴于这款器件的封装 (HVSSOP-8)
小巧且可能使用的输出电容也较小，因此实现起来只需占用非常小的电路板空间。此外，TPS7A4101 还提供了一个与标准 CMOS 逻辑兼容的使能引脚 (EN)，用于支持低电流关断模式。TPS7A4101 具有内部热关断和电流限制功能，以便在故障情况下保护系统。HVSSOP-8 封装的运行温度范围为 TJ =
–40°C 至 125°C。此外，TPS7A4101 器件非常适合在电信和工业应用中通过中间电压轨生成低电压
电源；该器件不但能够提供一个充分稳压的电压轨，而且能够承受超高的快速电压瞬变并在其间保持稳压状态。这些 特性 相当于一套更为简单且经济高效的电气浪涌保护电路，因此受到 PoE、偏置电源和 LED
照明等 青睐。

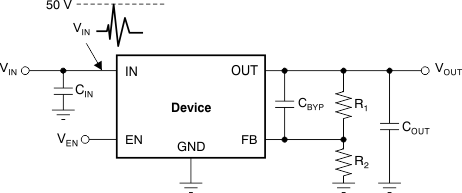

TPS7A4101DGNT 电路图
