TPS63061DSCR 供应商
-
TPS63061DSCR
品牌：TI 封装/批号：原厂原装/22+ -
TPS63061DSCR
品牌：TI/德州仪器 封装/批号：WSON-10/24+ -
TPS63061DSCR
品牌：TI(德州仪器) 封装/批号：WSON-10/2022+ -
TPS63061DSCR
品牌：TI 封装/批号：VQFN/21+ -
TPS63061DSCR
品牌：TI 封装/批号：SON10/23+
TPS63061DSCR 属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：PMIC - 稳压器 - DC DC 开关稳压器
- 系列：-
- 类型：降压（降压），升压（升压）
- 输出类型：固定
- 输出数：1
- 输出电压：5V
- 输入电压：2.5 V ~ 12 V
- PWM 型：电流模式
- 频率 - 开关：2.4MHz
- 电流 - 输出：1A
- 同步整流器：是
- 工作温度：-40°C ~ 85°C
- 安装类型：表面贴装
- 封装/外壳：10-WFQFN 裸露焊盘
- 包装：®
- 供应商设备封装：10-SON 裸露焊盘（3x3）
- 其它名称：296-30205-6
产品特性
- 输入电压范围：2.5 V 至 12 V
- 效率：高达 93%
- 5V 时的输出电流 (V IN < 10V)： 降压模式下为 2A
- 5V 时的输出电流 (V IN > 4V)： 升压模式下为 1.3A
- 在降压和升压模式之间自动转换
- 器件典型静态电流：< 30µA
- 输出电压可以是固定的，也可以调节，范围是 2.5 V 至 8 V
- 省电模式，改善低输出功率时的效率
- 2.4MHz 强制固定频率运行，可实现同步
- 电源正常状态输出
- Buck-Boost Overlap Control™
- 关断期间负载断开
- 提供过热保护
- 过压保护
产品概述
TPS6306x 器件可以为由 3 节到 6
节碱性、镍镉或镍氢电池或单节、两节锂离子或锂聚合物电池供电的产品提供电源解决方案。使用两节双锂离子或者锂聚合物电池时，输出电流可升高至 2A，放电电压可达 5V
或者更低。此升压/降压转换器基于一个频率固定的脉宽调制 (PWM)
控制器。该控制器可通过同步整流实现效率最大化。在负载电流较低的情况下，该转换器会进入节能模式，以在宽负载电流范围内保持高效率。禁用省电模式则会强制转换器以固定开关频率运行。开关的最大平均电流为
2.25 A（典型值）。输出电压可通过外部电阻分频器进行编程，或者在内部芯片上固定。可通过禁用转换器来最大限度地减少电池消耗。在关断期间，负载从电池断开。这些器件采用 3mm×3mm 10 引脚 WSON (DSC) 封装。

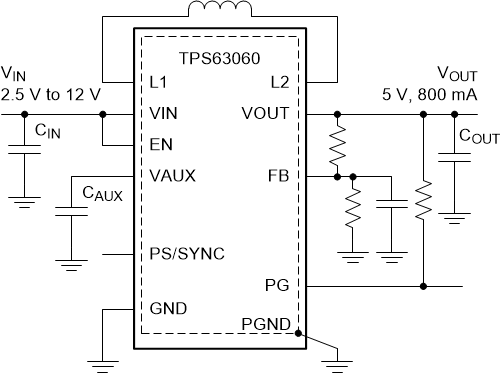

TPS63061DSCR 电路图
