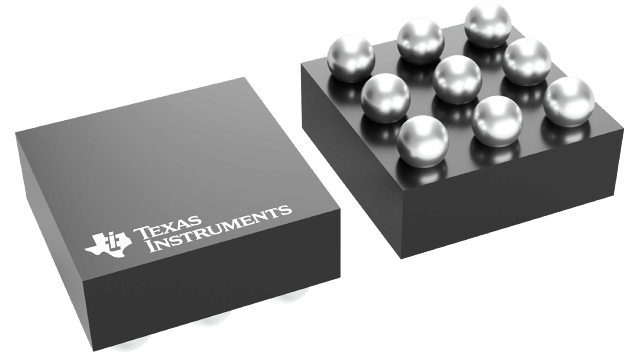

TPS61258YFFR

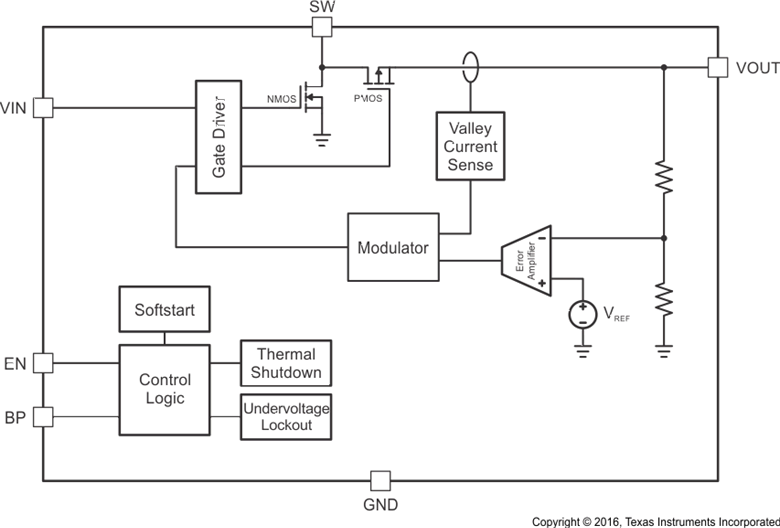

TPS6125x 器件为电池供电类便携式应用提供了一个电源解决方案。 用于低功耗应用，TPS6125x 支持来自一个电池（充电电压低至 2.65V）的高达 800mA 的负载电流并且允许使用低成本芯片电感器和电容器。 2.3V 至 5.5V的宽输入电压使得此器件能够支持由锂离子电池（具有拓展电压范围）供电的应用。 不同固定电压输出版本支持介于 3.15V 至 5.0V 之间的电压。TPS6125x 不但可在稳定的 3.5 MHz 开关频率下工作，而且还可在轻负载电流时进入节电模式，以维持整个负载电流范围内的高效率。 PFM 模式可在轻负载工作时将静态电流降至 36μA（典型值），从而可延长电池使用寿命。 此外，TPS6125x 还可保持其在输入电压电平的偏置输出。 在这个模式下，同步整流器的电流受到限制，从而使得外部负载（例如，音频放大器）由一个受限电源供电。 在此模式下，静态电流减少至 22μA。 关断模式下的输入电流少于 1µA（典型值），这样大大延长了电池寿命。由于需要最小外部组件数量，TPS6125x 提供了一个非常小的解决方案尺寸。 为了实现小解决方案尺寸，允许使用小型电感器和输入电容器。 在关断期间，负载从电池上完全断开。
