TPS61187RTJR 属性参数
- 标准包装：3,000
- 类别：集成电路 (IC)
- 家庭：PMIC - LED 驱动器
- 系列：-
- 恒定电流：-
- 恒定电压：-
- 拓扑：PWM，升压（升压）
- 输出数：6
- 内部驱动器：是
- 类型 - 主要：背光
- 类型 - 次要：白色 LED
- 频率：800kHz ~ 1.2MHz
- 电源电压：4.5 V ~ 24 V
- 输出电压：4.5 V ~ 38 V
- 安装类型：表面贴装
- 封装/外壳：20-WFQFN 裸露焊盘
- 供应商设备封装：20-QFN 裸露焊盘（4x4）
- 包装：带卷 (TR)
- 工作温度：-40°C ~ 85°C
产品特性
- 4.5V 至 24V 输入电压
- 38V 最大输出电压
- 集成的 2A 40V 金属氧化物半导体场效应晶体管 (MOSFET)
- 300 kHz 至 1 MHz 的可编程开关频率
- 自适应升压输出至 WLED 电压
- 宽 PWM 调光频率范围直接 PWM 模式下为 100Hz 至 50KHz 频率可编程模式下为 100Hz 至 22KHz
- 直接 PWM 模式下为 100Hz 至 50KHz
- 频率可编程模式下为 100Hz 至 22KHz
- 20kHz 时的调光比为 100:1
- 200kHz 时的调光比为 1000:1（直接 PWM 模式）
- 小型外部组件
- 集成环路补偿
- 六个 30mA （最大值）电流吸入器
- 1.5% 的电流匹配（典型值）
- PWM 亮度界面控制
- PWM 相移模式亮度调节方法或者直接 PWM 调光方法
- 4kV 人体模型 (HBM) 静电放电 (ESD) 保护
- 可编程过压阀值
- 内置 WLED 开路/短路保护
- 热关断
- 20 引脚 4mm x 4mm x 0.8mm 薄型四方扁平无引线 (TQFN) 封装
产品概述
TPS61187 IC 为笔记本电脑 LCD 背光提供了一个高度集成的 WLED 驱动器解决方案。 这个器件具有一个内置的高效升压稳压器，此稳压器具有集成的 2.0A/40V 功率 MOSFET。 6 个电流宿稳压器提供了高精度的电流调节和匹配。 该器件总共能够支持多达 60 个 WLED。 此外，升压输出还可自动地将其电压调节至 WLED 正向电压以优化效率。 TPS61187 支持自动相移亮度调节方法和直接 PWM 亮度调节方法。 在相移 PWM 亮度调节期间，WLED 电流在由输入 PWM 信号控制的占空比上被接通/关闭并且根据集成脉宽调制 (PWM) 信号确定的频率，每个通道被移位。 这个信号的频率可由电阻器进行编程，同时占空比由一个输入到 PWM 引脚的外部 PWM 信号直接控制。 在直接 PWM 亮度调节期间，WLED 电流被与输入 PWM 信号同步接通/关闭。

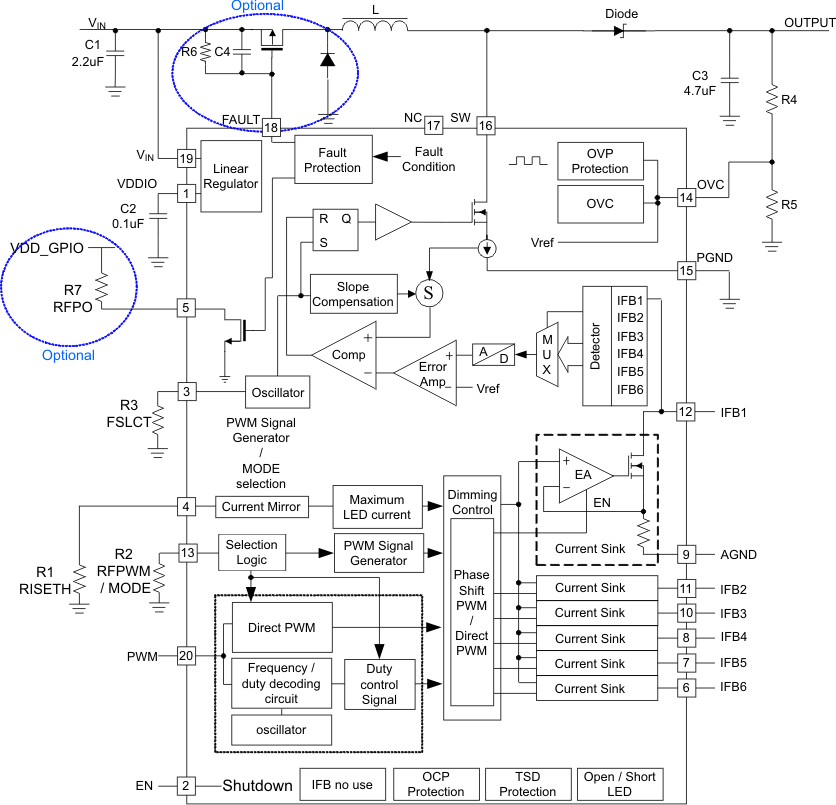

TPS61187RTJR 电路图
