TPS54622RHLT 供应商
-
TPS54622RHLT
品牌：TI 封装/批号：原厂原装/22+ -
TPS54622RHLT
品牌：TI(德州仪器) 封装/批号：VQFN-14/2022+ -
TPS54622RHLT
品牌：TI 封装/批号：TSSOP/23+
TPS54622RHLT 属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：PMIC - 稳压器 - DC DC 开关稳压器
- 系列：SWIFT™
- 类型：降压（降压）
- 输出类型：可调式
- 输出数：1
- 输出电压：0.6 V ~ 15 V
- 输入电压：4.5 V ~ 17 V
- PWM 型：电流模式
- 频率 - 开关：200kHz ~ 1.6MHz
- 电流 - 输出：6A
- 同步整流器：是
- 工作温度：-40°C ~ 150°C
- 安装类型：表面贴装
- 封装/外壳：14-VFQFN 裸露焊盘
- 包装：®
- 供应商设备封装：14-QFN 裸露焊盘（3.5x3.5）
- 其它名称：296-32493-6
产品特性
- 集成 26mΩ 和 19mΩ 金属氧化物半导体场效应晶体管 (MOSFET)
- 分离电源轨：PVIN 上的电压范围为 1.6V 至 17V
- 200kHz 至 1.6MHz 开关频率
- 与外部时钟同步
- 0.6V ±1% 电压基准过热
- 断续电流限制
- 单调启动至预偏置输出
- -40°C 至 150°C 工作结温范围
- 可调慢启动和电源排序
- 针对欠压及过压的电源良好输出监控
- 可调节输入欠压锁定
- 要查看 SWIFT™ 文档，请访问
- 使用 TPS54622 并借助 WEBENCH® 电源设计器创建定制设计方案
产品概述
TPS54622 设备采用热增强型 3.5mm × 3.5mm VQFN 封装，是一款功能齐全的 17V 6A 同步降压转换器；该器件具有高效率且集成了高侧和低侧
MOSFET，经过优化可实现小型设计。电流模式控制，大大减少组件数量，同时通过选择高开关频率缩小电感器的尺寸，从而进一步节省空间。输出电压启动斜坡由 SS/TR 引脚控制，该引脚既支持独立电源运行，又支持跟踪模式。此外，正确配置使能与开漏电源良好引脚也可实现电源定序。 高侧 FET 的逐周期电流限制可在过载情况下保护器件，并通过低侧拉电流限制防止电流失控，增强限制效果。此外，还提供可关闭低侧 MOSFET
的低侧灌电流限制，防止反向电流过大。当过流持续时间超出预设时间时，将触发间断保护。当裸片温度超过热关断温度时，热断续保护功能将禁用该器件，并在内置热关断断续时间后重新启用该部件。

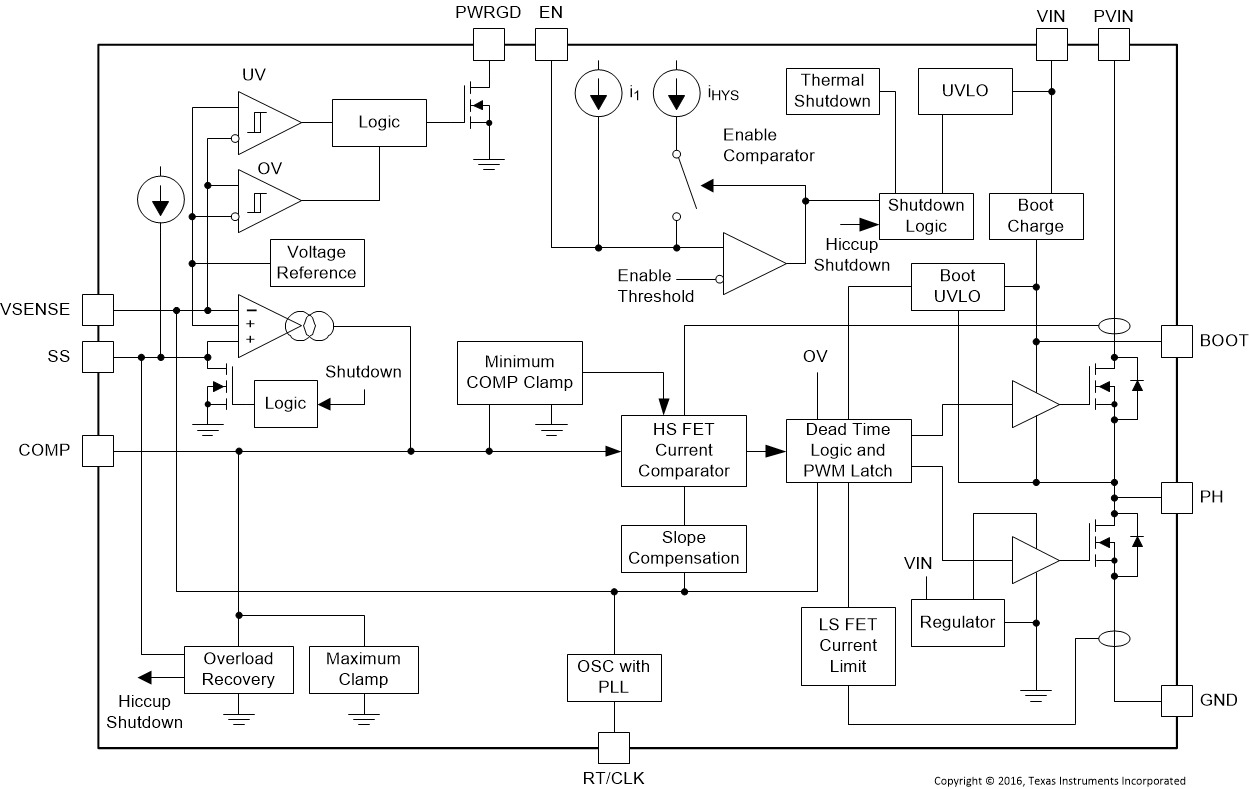

TPS54622RHLT 电路图
