TPS54294PWP 供应商
-
TPS54294PWP 原装现货
品牌：TI 封装/批号：HTSSOP16/2012 -

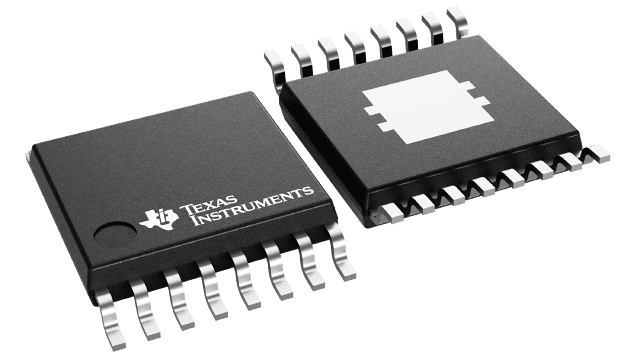

TPS54294PWP
品牌：TI 封装/批号：原厂原装/22+ -
TPS54294PWP
品牌：TI(德州仪器) 封装/批号：HTSSOP-16/2022+ -
TPS54294PWPR
品牌： 封装/批号：/23+
TPS54294PWP 属性参数
- 标准包装：90
- 类别：集成电路 (IC)
- 家庭：PMIC - 稳压器 - DC DC 开关稳压器
- 系列：SWIFT™, D-CAP2™, Eco-Mode™
- 类型：降压（降压）
- 输出类型：可调式
- 输出数：2
- 输出电压：0.76 V ~ 7 V
- 输入电压：4.5 V ~ 18 V
- PWM 型：混合物
- 频率 - 开关：700kHz
- 电流 - 输出：2A
- 同步整流器：是
- 工作温度：-40°C ~ 85°C
- 安装类型：表面贴装
- 封装/外壳：16-TSSOP（0.173"，4.40mm）裸露焊盘
- 包装：管件
- 供应商设备封装：16-HTSSOP
- 其它名称：296-30159-5
产品特性
- D-CAP2 控制模式快速瞬态响应 环路补偿无需外部部件 与陶瓷输出电容器兼容
- 快速瞬态响应
- 环路补偿无需外部部件
- 与陶瓷输出电容器兼容
- 宽输入电压范围：4.5V 至 18V
- 输出电压范围：0.76V 至 7.0V
- 针对低占空比应用对高效集成 FET 进行了优化150mΩ（高侧）和 100mΩ（低侧）
- 150mΩ（高侧）和 100mΩ（低侧）
- 高初始基准精度
- 低侧 rDS（接通）低损耗电流感测
- 固定软启动时间：1.0ms
- 非吸入预偏置软启动
- Powergood
- 700kHz 开关频率
- 逐周期过流限制控制
- 过流限制 (OCL) / 过压 (OVP) / 欠压(UVP) / 欠压闭锁 (UVLO) / 热关断 (TSD) 保护
- 带有集成式升压 P 通道金属氧化物半导体 (PMOS) 开关的自适应栅极驱动器
- 由于热补偿 rDS（接通）的值为 4000ppm/℃ ，过流保护 (OCP) 恒定
- 16 引脚散热薄型小外形尺寸封装 (HTSSOP)，16 引脚超薄型四方扁平无引线 (VQFN) 封装
- 自动跳跃 Eco-mode 为了在轻负载下实现高效率
- 针对广泛应用的低功耗系统中的负载点调节 数字电视电源 网络互联家庭终端设备数字机顶盒 (STB)DVD 播放器/刻录机游戏控制台和其它设备
- 数字电视电源
- 网络互联家庭终端设备
- 数字机顶盒 (STB)
- DVD 播放器/刻录机
- 游戏控制台和其它设备
产品概述
TPS54294 是一款双路、自适应接通时间 D-CAP2™ 模式同步降压转换器。 TPS54294 可帮助系统设计人员通过成本有效性、低组件数量、和低待机电流解决方案来完成多种终端设备的电源总线调节器集。 TPS54294 的主控制环路采用 D-CAP2™ 模式控制，此模式控制无需外部补偿组件即可提供极快的瞬态响应。 自适应接通时间控制支持较高负载状态下的脉宽调制 (PWM) 模式与轻负载下的 Eco-mode™ 运行之间的无缝转换。 Eco-mode™ 使 TPS54294 能够在较轻负载条件下保持高效率。 TPS54294 能够去适应诸如高分子有机半导体固体电容器 (POSCAP) 或者高分子聚合物电容器 (SP-CAP) 等低等效串联电阻 (ESR) 输出电容器，以及超低 ESR 陶瓷电容器。 此器件在输入电流为 4.5V 至 18V 之间时提供便捷和有效的运行。 TPS54294 采用 4.4mm x 0.5mm 16 引脚 TSSOP (PWP) 封装和 4mm x 4mm 16 引脚 VQFN (RSA) 封装，额定环境运行温度范围为 -40°C 至 85°C。
