TPS51601ADRBR 供应商
-
TPS51601ADRBR
品牌：TI 封装/批号：原厂原装/22+ -
TPS51601ADRBR
品牌：TI/德州仪器 封装/批号：QFN/21+ -
TPS51601ADRBR
品牌：TI(德州仪器) 封装/批号：SON-8(3x3)/2022+ -
TPS51601ADRBR
品牌：TI 封装/批号：VQFN/21+ -
TPS51601ADRBR
品牌：TI 封装/批号：/2021+ -
TPS51601ADRBR
品牌： 封装/批号：/23+
TPS51601ADRBR 属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：PMIC - MOSFET，电桥驱动器 - 外部开关
- 系列：-
- 配置：高端和低端，同步
- 输入类型：PWM
- 延迟时间：25ns
- 电流 - 峰：-
- 配置数：1
- 输出数：2
- 高端电压 - 最大（自引导启动）：5.5V
- 电源电压：4.5 V ~ 5.5 V
- 工作温度：-40°C ~ 105°C
- 安装类型：表面贴装
- 封装/外壳：8-VDFN 裸露焊盘
- 供应商设备封装：8-SON 裸露焊盘（3x3）
- 包装：®
- 其它名称：296-30534-6
产品特性
- High Voltage Synchronous Buck Driver
- Integrated Boost Switch for Bootstrap Action
- Adaptive Dead Time Control and Shoot-through Protection
- 0.4-Ω Sink Resistance for Low-side Drive
- 1.0-Ω Source Resistance for High-side Drive
- SKIP Pin to Improve Light-Load Efficiency
- Adaptive Zero-Crossing Detection for Optimal Light-Load Efficiency
- 8-Pin 3 mm × 3 mm SON (DRB) Package
产品概述
The TPS51601A is a synchronous buck MOSFET driver with
integrated boost switch. This high-performance driver is capable of
driving high-side and low-side side N-channel FETs with the highest
speed and lowest switching loss. Adaptive dead-time control and
shoot-through protection are included. The TPS51601A is available in the space-saving 8-pin 3 mm × 3 mm SON package and operates between –40°C and 105°C.

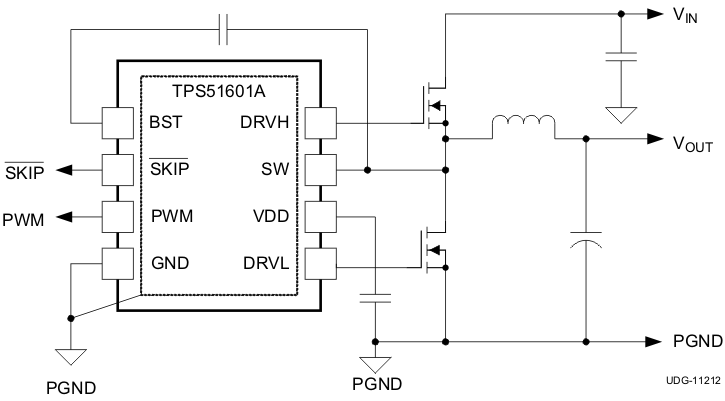

TPS51601ADRBR 电路图
