TPS51518RUKT
品牌：TI 封装/批号：原厂原装/22+ -
TPS51518RUKT
品牌：TI(德州仪器) 封装/批号：WQFN-20/2022+
TPS51518RUKT 属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：PMIC - 稳压器 - 专用型
- 系列：D-Cap™, D-Cap2™
- 应用：控制器，2 位 VID
- 输入电压：3 V ~ 28 V
- 输出数：1
- 输出电压：0.5 V ~ 2 V
- 工作温度：-10°C ~ 105°C
- 安装类型：表面贴装
- 封装/外壳：20-WFQFN 裸露焊盘
- 供应商设备封装：20-QFN 裸露焊盘（3x3）
- 包装：®
- 其它名称：296-30140-6
产品特性
- 差分电压反馈
- 针对精确调节的 DC 补偿
- 宽输入电压范围：3V 至 28V
- 灵活的、2 位 VID 支持介于 0.5V 至 2V 的输出电压范围
- 具有可选控制架构的自适应接通时间调制D-CAP 350kHz 模式，用于快速瞬态响应 D-CAP2 350kHz 模式，用于超低/低等效串联电阻 (ESR) 输出电容器
- D-CAP 350kHz 模式，用于快速瞬态响应
- D-CAP2 350kHz 模式，用于超低/低等效串联电阻 (ESR) 输出电容器
- 4700ppm/°C，低侧 RDS（接通）电流感应
- 可编程软启动时间和输出电压转换时间
- 内置输出放电
- 电源良好输出
- 集成升压开关
- 内置 过压保护/欠压保护/过流保护
- 热关断（非锁存）
- 3mm x 3mm、20 引脚、方形扁平无引脚 (QFN) (RUK) 封装
产品概述
TPS51518 是一款单一相位、D-CAP™/D-CAP2™ 同步降压控制器，此控制器具有 2 位 VID 输入从而能够选择多达 4 个独立的外部可编程输出电压电平，在这些电压电平上需要实现对电压电平、步长设置和电压转换率上的完全外部可编程性。 它被用于需要多重电压水平的 GFX 应用。 TPS51518 支持对遥感有要求的应用中的所有固态电解电容器 (POS) / 专用聚合物铝电解电容器 (SPCAP) 和/或者所有陶瓷多层电容 (MLCC) 输出电容器选项。 借助外部可编程积分电容器可实现紧密 DC 负载调节。 TPS51518 提供完全保护套件，其中包括 OVP、过流限制 (OCL)、5V 电压闭锁 (UVLO) 和 热关断。 它支持高达 28 V 的转换电压，并且输出电压可在 0.5 V 至 2 V 的范围内进行调节。 TPS51518 采用 3mm x 3mm，QFN、0.4mm 引脚中心距封装且额定温度范围为 –10°C 至 105°C。

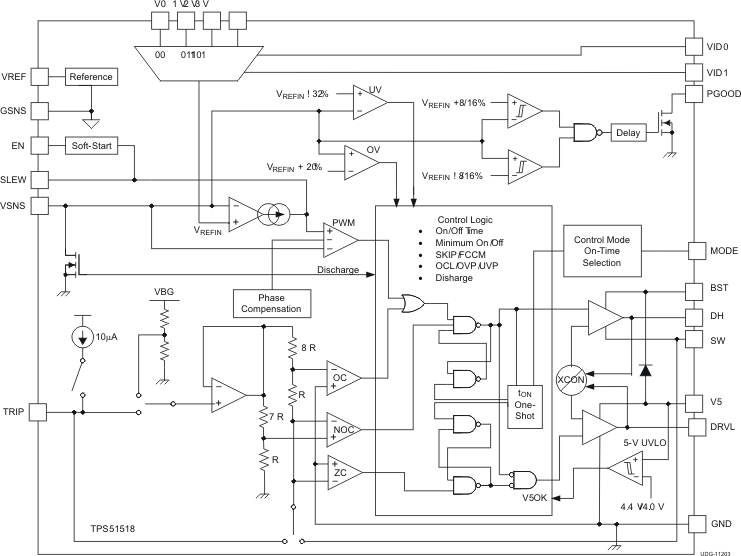

TPS51518RUKT 电路图
