TPS51116PWPR

参考价格：$1.44-$2.88

Texas Instruments PMIC - 稳压器 - 专用型

TPS51116PWPR 供应商

TPS51116PWPR 属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - 专用型
  • 系列：-
  • 应用：控制器，DDR，DDR2，DDR3
  • 输入电压：3 V ~ 28 V
  • 输出数：1
  • 输出电压：1.5V，1.8V，2.5V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：20-TSSOP（0.173"，4.40mm 宽）裸露焊盘
  • 供应商设备封装：20-HTSSOP
  • 包装：Digi-Reel®
  • 其它名称：296-26972-6

产品特性

  • 同步降压控制器 (VDDQ) 宽输入电压范围: 3.0V 至 28V 负载阶跃响应为 100ns 的 D−CAP™ 模式 电流模式选项支持陶瓷输出电容器 支持 S4/S5 状态内的软关闭 利用RDS(on) 或电阻器进行电流检测 2.5V (DDR)、1.8V (DDR2)，可调节至1.5V (DDR3)、1.35V (DDR3L)、1.2V（LPDDR3 和 DDR4）或输出范围 0.75V 至 3.0V 配备有电源正常、过压保护和欠压保护
  • 宽输入电压范围: 3.0V 至 28V
  • 负载阶跃响应为 100ns 的 D−CAP™ 模式
  • 电流模式选项支持陶瓷输出电容器
  • 支持 S4/S5 状态内的软关闭
  • 利用RDS(on) 或电阻器进行电流检测
  • 2.5V (DDR)、1.8V (DDR2)，可调节至1.5V (DDR3)、1.35V (DDR3L)、1.2V（LPDDR3 和 DDR4）或输出范围 0.75V 至 3.0V
  • 配备有电源正常、过压保护和欠压保护
  • 3A LDO (VTT)，经缓冲基准 (VREF) 拉电流和灌电流的能力达到 3A 提供 LDO 输入以优化功率损耗 只需 20µF 陶瓷输出电容器 经缓冲的低噪声 10mA VREF 输出 针对 VREF 和 VTT 的 ±20mV 精度 在 S3 中支持高阻抗 (high-Z)，在 S4/S5 中支持软关闭 热关断
  • 拉电流和灌电流的能力达到 3A
  • 提供 LDO 输入以优化功率损耗
  • 只需 20µF 陶瓷输出电容器
  • 经缓冲的低噪声 10mA VREF 输出
  • 针对 VREF 和 VTT 的 ±20mV 精度
  • 在 S3 中支持高阻抗 (high-Z)，在 S4/S5 中支持软关闭
  • 热关断

产品概述

TPS51116 提供一个用于 DDR/SSTL-2、DDR2/SSTL-18、DDR3/SSTL-15、DDR3L、LPDDR3 和 DDR4 内存系统的完整电源。它集成了一个具有 3A 拉电流/灌电流跟踪线性稳压器和经缓冲的低噪声基准的同步降压控制器。该器件在空间受限的系统中提供最低的总解决方案成本。同步控制器运行具有自适应接通时间控制的定频 400kHz、伪恒定频率脉宽调制 (PWM)，此控制可在 D-CAP 中配置™易于使用和最快瞬态响应或者电流模式以支持陶瓷输出电容器。3A 拉电流/灌电流 LDO 只需 20µF (2 × 10µF) 陶瓷输出电容器即可保持快速瞬态响应。此外，LDO 电源输入是外部可用的，这样可大大减少总体功耗。该器件支持所有睡眠状态控制，此类控制在 S3（挂起到 RAM）中将 VTT 置于 high-Z 状态并且在 S4/S5（挂起到硬盘）中将 VDDQ、VTT 和 VTTREF（软关闭）放电。该器件还具有全部保护 特性， 包括热关断保护，并且提供 20 引脚 HTSSOP PowerPAD™封装和 24 引脚 4 × 4 QFN 封装。
查看全部

TPS51116PWPR 数据手册

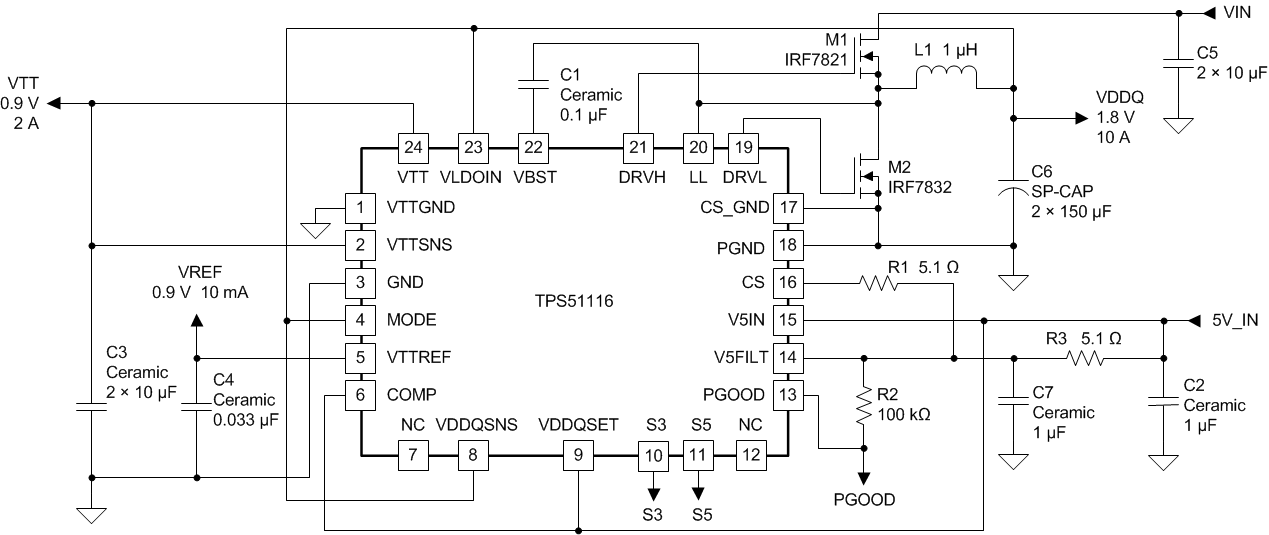

TPS51116PWPR 电路图
