TPS40304DRCT 供应商
-
TPS40304DRCT
品牌：TI 封装/批号：原厂原装/22+ -
TPS40304DRCT
品牌：TI(德州仪器) 封装/批号：VSON-10(3x3)/2022+
TPS40304DRCT 属性参数
- 特色产品：TPS40304 3V to 20V Input Synchronous Buck Controller
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：PMIC - 稳压器 - DC DC 切换控制器
- 系列：-
- PWM 型：电压模式
- 输出数：1
- 频率 - 最大：660kHz
- 占空比：90%
- 电源电压：3 V ~ 20 V
- 降压：是
- 升压：无
- 回扫：无
- 反相：无
- 倍增器：无
- 除法器：无
- Cuk：无
- 隔离：无
- 工作温度：-40°C ~ 125°C
- 封装/外壳：10-VFDFN 裸露焊盘
- 包装：®
- 其它名称：296-25486-6
产品特性
- 输入电压范围为 3V 至 20V
- 300kHz (TPS40303)、600kHz (TPS40304) 和 1.2MHz (TPS40305) 开关频率
- 高侧和低侧 FET RDS(on) 电流检测
- 可编程热补偿 OCP 电平
- 可编程软启动
- 600mV、1% 基准电压
- 电压前馈补偿
- 支持预偏置输出
- 扩频频谱
- 145°C 的热关断保护限制
- 10 引脚 3mm × 3mm VSON 封装，散热垫具有接地连接
- 使用 TPS4030x 并借助 WEBENCH® Power Designer 创建定制设计方案
产品概述
TPS4030x 是成本优化的同步降压控制器系列产品，可在 3V 至 20V
输入电压下运行。此控制器实现了一种电压模式控制架构，具有输入电压前馈补偿功能，可对输入电压变化做出即时响应。固定开关频率为 300KHz、600KHz 或1.2MHz。在开关频率部分添加了扩频频谱 (FSS) 特性，显著降低了峰值 EMI 噪声，使其更容易符合 EMI 标准。TPS4030x 具有多种用户可编程功能，包括软启动、过流保护 (OCP) 电平以及环路补偿。OCP 电平可以通过从 LDRV 引脚连接到电路接地的单个外部电阻器进行编程。在初始通电过程中，TPS4030x 将进入校准环节，测量 LDRV 引脚电压，并设置内部 OCP
电压电平。在工作期间，器件可在通电时通过将已编程 OCP 电压电平与低侧 FET 上的压降进行比较来确定是否发生过流情况。之后，TPS4030x
会进入关断和重启周期，直到故障消除为止。

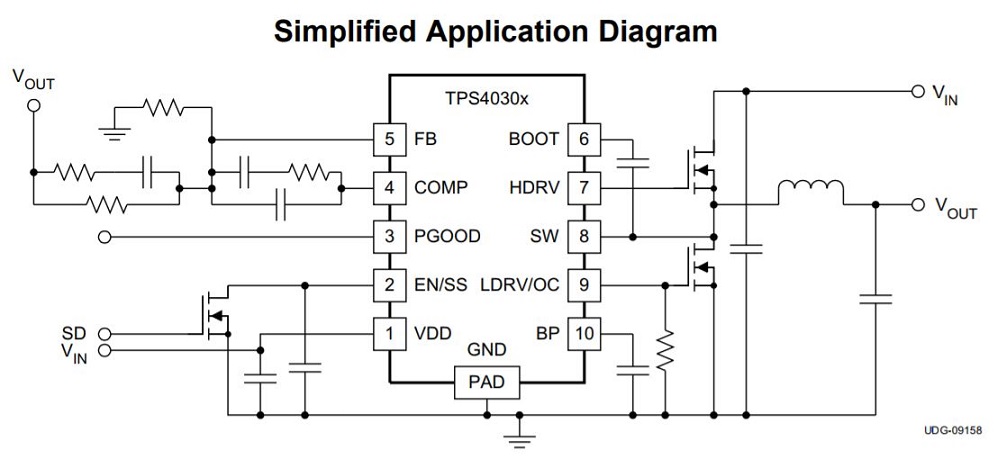

TPS40304DRCT 电路图
