TPS40170QRGYRQ1 供应商
-

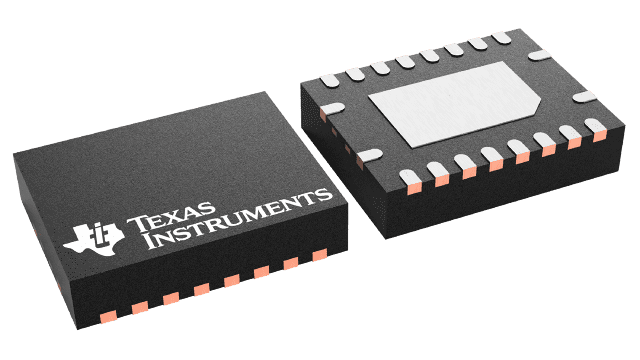

TPS40170QRGYRQ1
品牌：TI 封装/批号：原厂原装/22+ -
TPS40170QRGYRQ1
品牌：TI 封装/批号：VQFN-20/24+ -
TPS40170QRGYRQ1
品牌：TI/德州仪器 封装/批号：21+/18 -
TPS40170QRGYRQ1
品牌：TI(德州仪器) 封装/批号：QFN-20_3.5x4.5x05P/2022+ -
TPS40170QRGYRQ1
品牌： 封装/批号：TSSOP/23+
TPS40170QRGYRQ1 属性参数
- 标准包装：3,000
- 类别：集成电路 (IC)
- 家庭：PMIC - 稳压器 - DC DC 切换控制器
- 系列：-
- PWM 型：电压模式
- 输出数：1
- 频率 - 最大：660kHz
- 占空比：95%
- 电源电压：4.5 V ~ 60 V
- 降压：是
- 升压：无
- 回扫：无
- 反相：无
- 倍增器：无
- 除法器：无
- Cuk：无
- 隔离：无
- 工作温度：-40°C ~ 125°C
- 封装/外壳：20-VFQFN 裸露焊盘
- 包装：带卷 (TR)
产品特性
- 可提供新款类似产品： LM5145-Q1 宽输入电压和占空比范围 75V 同步降压控制器 LM5146-Q1 宽占空比范围 100V 同步直流/直流降压控制器
- LM5145-Q1 宽输入电压和占空比范围 75V 同步降压控制器
- LM5146-Q1 宽占空比范围 100V 同步直流/直流降压控制器
- 符合汽车应用要求
- 具有符合 AEC-Q100 标准的下列特性 器件温度等级 1：-40°C 至 125°C的环境工作温度范围 器件 HBM ESD 分级等级 1C 器件 CDM ESD 分类等级 C4B
- 器件温度等级 1：-40°C 至 125°C的环境工作温度范围
- 器件 HBM ESD 分级等级 1C
- 器件 CDM ESD 分类等级 C4B
- 4.5V 至 60V 宽输入电压范围
- 600mV 基准电压，精确度 1%
- 可编程 UVLO 与迟滞功能
- 带有电压前馈的电压模式控制
- 可编程频率范围：100kHz 至 600kHz
- 可通过主要或辅助选项实现双向频率同步
- 提供基于低侧 FET 检测的过流保护与基于高侧 FET 检测的短路保护，具有集成式热补偿功能
- 可编程闭环软启动
- 支持预偏置输出
- 165°C 热关断，具有迟滞功能
- 电压跟踪
- 电源正常状态指示
- 支持 1µA 低电流关断
- 8V 与 3.3V LDO 输出
- 集成式自举二极管
- 20 引脚 4.5mm × 3.5mm VQFN (RGY) 封装
产品概述
TPS40170-Q1 器件是一款功能齐全的同步 PWM 降压控制器，工作输入电压介于 4.5V 至 60V 之间，并针对高功率密度、高可靠性的直流/直流转换器应用进行了优化。该控制器通过输入电压前馈补偿实施电压模式控制，可在输入电压变化时立即做出响应。开关频率可在 100kHz 至 600kHz 之间进行编程。TPS40170-Q1 器件具有整套系统保护和监控特性，例如可编程 UVLO、通过检测低侧 FET 实现的可编程过流保护 (OCP)、通过检测高侧 FET 实现的可选短路保护 (SCP) 和热关断。启用引脚可在低电流（典型值 1µA）模式下实现系统关断。控制器支持预偏置输出，提供一个开漏电源良好 (PGOOD) 信号，并支持闭环软启动、输出电压跟踪以及自适应死区时间控制。TPS40170-Q1 器件提供精度为 1% 的精确输出稳压。此外，该控制器还采用新型双向同步方案，即一个控制器作为主要控制器，其他下游控制器作为辅助控制器，辅助控制器可与主要控制器同相或 180° 异相同步。辅助控制器可在自由运行开关频率的 ±30% 范围内与外部时钟同步。新款产品（LM5145-Q1 和 LM5146-Q1）具有 BOM 成本低、效率高、设计尺寸小等诸多特性。

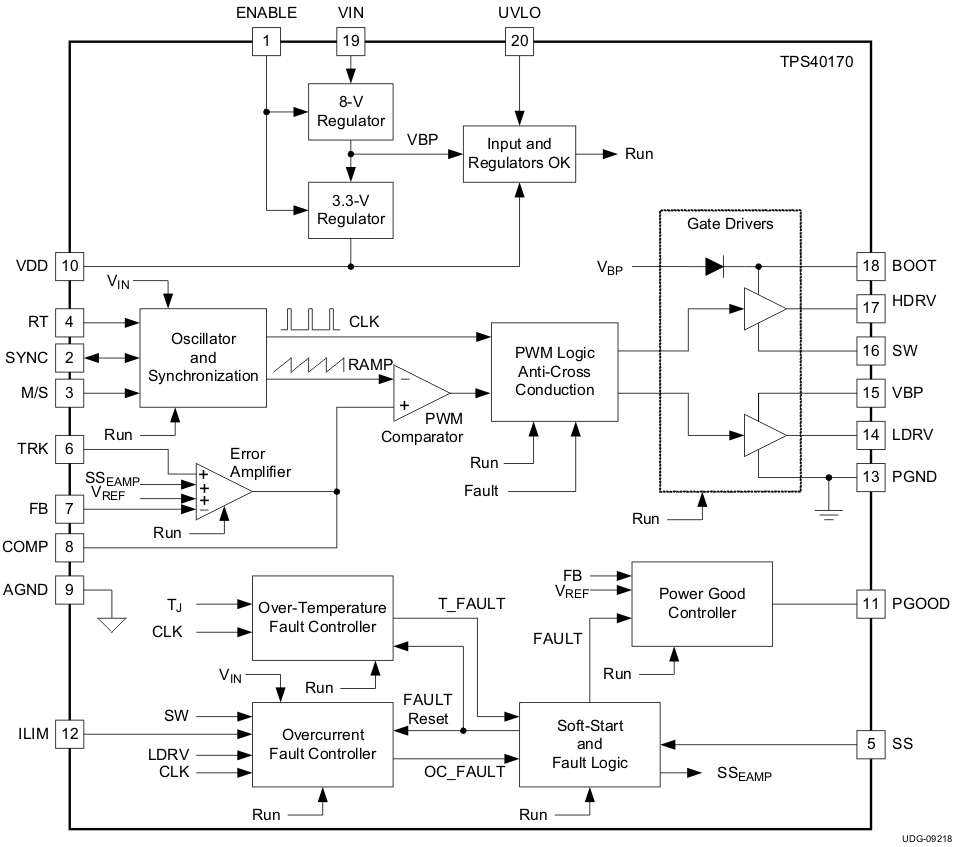

TPS40170QRGYRQ1 电路图
