TPS40055PWPRG4
品牌：TI 封装/批号：原厂原装/22+ -
TPS40055PWPRG4
品牌：TI(德州仪器) 封装/批号：HTSSOP-16/2022+
TPS40055PWPRG4 属性参数
- 标准包装：2,000
- 类别：集成电路 (IC)
- 家庭：PMIC - 稳压器 - DC DC 切换控制器
- 系列：-
- PWM 型：电压模式
- 输出数：1
- 频率 - 最大：1MHz
- 占空比：94%
- 电源电压：8 V ~ 40 V
- 降压：是
- 升压：无
- 回扫：无
- 反相：无
- 倍增器：无
- 除法器：无
- Cuk：无
- 隔离：无
- 工作温度：-40°C ~ 85°C
- 封装/外壳：16-TSSOP（0.173"，4.40mm）裸露焊盘
- 包装：带卷 (TR)
- 配用：296-18954-ND - EVAL MODULE FOR TPS40055-002296-18953-ND - EVAL MODULE FOR TPS40055-001
产品特性
- 推出的新产品 LM5145 宽输入电压和占空比范围 75V 同步降压控制器 LM5146 宽占空比范围 100V 同步直流/直流降压控制器
- LM5145 宽输入电压和占空比范围 75V 同步降压控制器
- LM5146 宽占空比范围 100V 同步直流/直流降压控制器
- 输入工作电压：8V 至 40V
- 输入电压前馈补偿
- 0.7V 内部基准电压，< 1%
- 固定频率高达 1MHz 的可编程电压模式控制器
- 用于高侧和同步 N 沟道 MOSFET 的内部栅极驱动输出
- 16 引脚 PowerPAD™ 封装 (RθJC = 2°C/W)
- 热关断
- 外部可同步
- 可编程高侧检测短路保护
- 可编程闭环软启动
- TPS40054 仅拉出电流
- TPS40055 可拉出和灌入电流
- TPS40057 可拉出和灌入电流且具有 VO 预偏置
产品概述
TPS4005x 系列器件是一种具有宽输入电压范围（8V 至 52V）的高电压同步降压控制器。TPS4005x 系列设计高度灵活，提供多种用户可编程功能，包括软启动、UVLO、工作频率、电压前馈、高侧电流限制和环路补偿。TPS4005x 采用电压前馈控制技术，在宽 (4:1) 输入电压范围内提供出色线路调节功能，并快速响应输入线路瞬变。输入可变且近似恒定的调制器增益简化了回路补偿。外部可编程电流限制功能可提供逐脉冲电流限值，同时使用内部故障计数器在过载持续时间较长的情况下以断续模式运行。新款产品 LM5145 和 LM5146 具有 BOM 成本低、效率高、解决方案尺寸小等诸多特性。借助 LM5145 和 LM5146 开始 WEBENCH 设计。

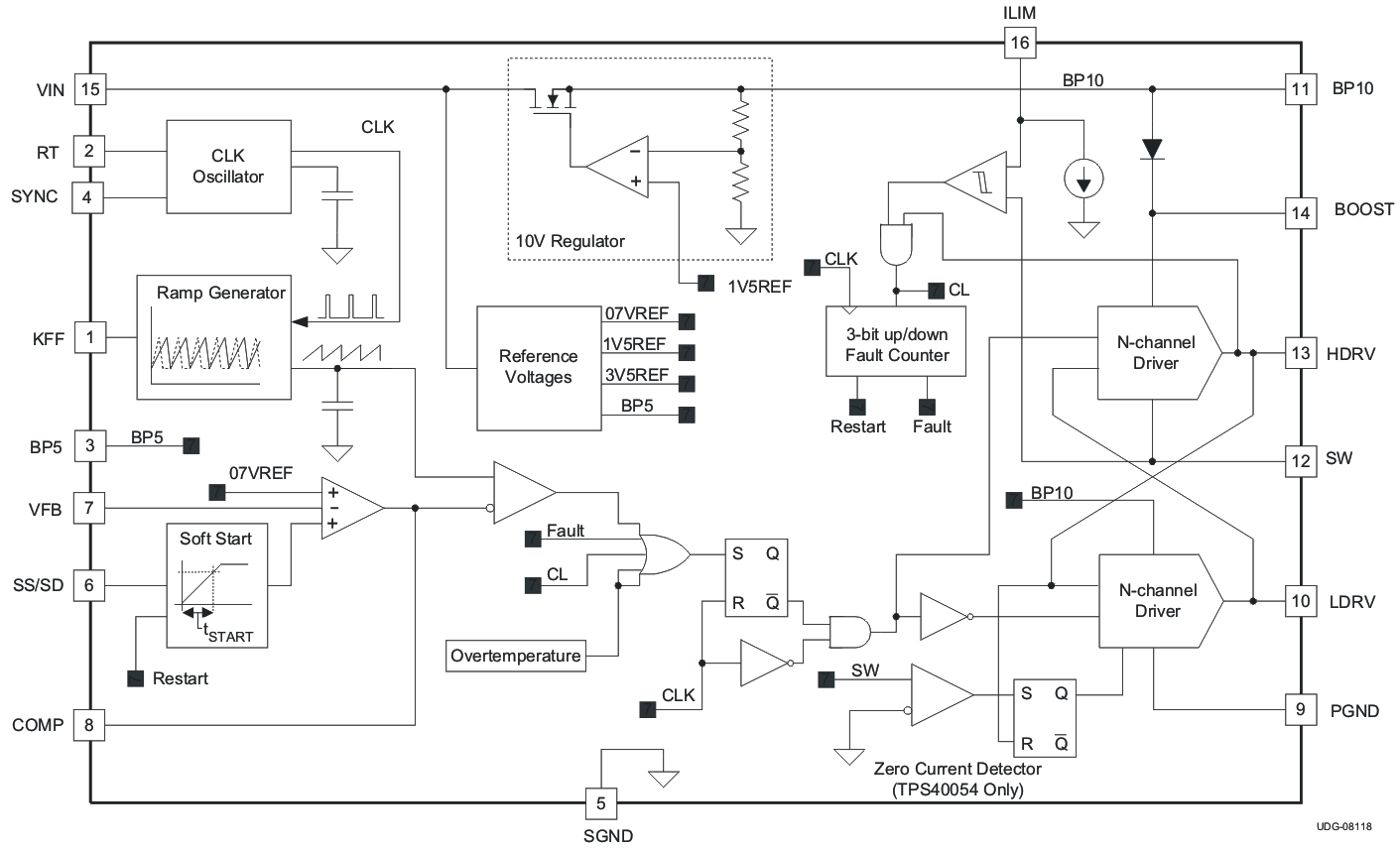

TPS40055PWPRG4 电路图
