TPS3897PDRYT 供应商
-
TPS3897PDRYT
品牌：TI 封装/批号：原厂原装/22+ -
TPS3897PDRYT
品牌：TI 封装/批号：/21+/22+ -
TPS3897PDRYT
品牌：TI 封装/批号：原厂原装/2318+
TPS3897PDRYT 属性参数
- 标准包装：250
- 类别：集成电路 (IC)
- 家庭：PMIC - 监控器
- 系列：-
- 类型：简单复位/加电复位
- 监视电压数目：1
- 输出：开路漏极或开路集电极
- 复位：高有效
- 复位超时：可调节/可选择
- 电压 - 阀值：可调节/可选择
- 工作温度：-40°C ~ 125°C
- 安装类型：表面贴装
- 封装/外壳：6-UFDFN
- 供应商设备封装：6-SON（1.45x1）
- 包装：带卷 (TR)
产品特性
- 超小型 USON (1.45mm × 1.00mm) 封装
- 可调阈值低至 500mV
- 阈值精度：整个温度范围内为 1%
- 电容可调式延迟时间
- 低静态电流：6μA（典型值）
- 外部使能输入
- 开漏（额定值 18V）和推挽式输出选项
- 温度范围：–40°C 至 125℃
- 与 MAX6895/6/7/8 引脚到引脚兼容
- 数字信号处理器 (DSP)、微控制器和微处理器
- 笔记本和台式计算机
- PDA 和手持式产品
- 便携式和电池供电类产品
- FPGA 和 ASIC
产品概述
TPS3895、TPS3896、TPS3897 和 TPS3898 器件（TPS389x
系列）为超小型监控电路，用于监视高于 500mV 的电压，阈值精度为 0.25%（典型值），且可通过外部电容调整延迟时间。 TPS389x 系列还具有用于导通和关断输出的逻辑使能引脚（ENABLE
或 ENABLE）。 以 TPS3895 为例，当输入电压引脚 (SENSE) 的电压超出阈值且 ENABLE 引脚为高电平时，输出引脚
(SENSE_OUT) 将在一段电容可调式延迟时间后变为高电平。 当 SENSE 的电压降至阈值以下或 ENABLE 为低电平时，SENSE_OUT 将变为低电平。
有关真值表的信息，请参见 和。对于 TPS389xA 版本，SENSE 和 ENABLE 均具有电容可调式延迟。 当 SENSE 和 ENABLE 输入正常时，输出将在经过这段电容可调式延迟时间后置为有效。
对于 TPS389xP 器件，如果 SENSE 的电压超出阈值，则将使能引脚置为有效后，将经过短暂的 0.2µs 传播延迟后，输出引脚才会置为有效。所有器件的工作电压范围均为 1.7V 至 6.5V，且具有 6µA 的静态电流典型值，开漏输出额定值为 18V。TPS389x 采用超小型 USON 封装，额定工作温度范围
TJ = –40°C 至 125°C。

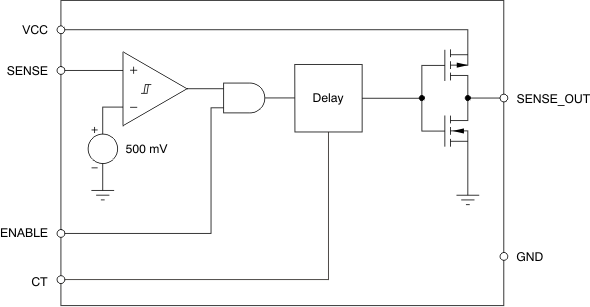

TPS3897PDRYT 电路图
