TPS3700DDCT 供应商
-
TPS3700DDCT
品牌：TI 封装/批号：原厂原装/22+ -
TPS3700DDCT
品牌：TI(德州仪器) 封装/批号：SOT-23-6ThinTSOT-23-6/2022+ -
TPS3700DDCT
品牌： 封装/批号：TSSOP/23+
TPS3700DDCT 属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：线性 - 比较器
- 系列：-
- 类型：窗口
- 元件数：1
- 输出类型：开路漏极
- 电压 - 电源，单路/双路(±)：1.8 V ~ 18 V
- 电压 - 输入偏移（最小值）：-
- 电流 - 输入偏压（最小值）：-
- 电流 - 输出（标准）：-
- 电流 - 静态（最大值）：11µA
- CMRR, PSRR（标准）：-
- 传输延迟（最大）：29µs
- 磁滞：5.5mV
- 工作温度：-40°C ~ 125°C

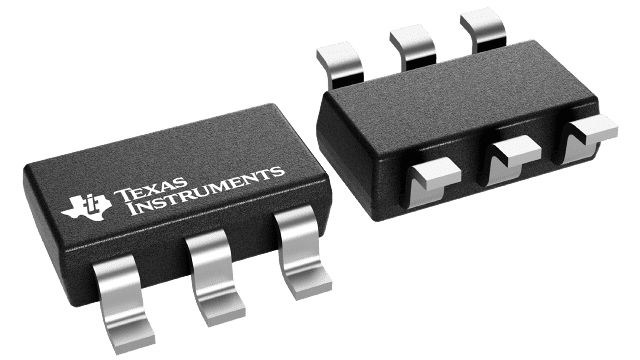

- 封装/外壳：SOT-23-6 细型，TSOT-23-6
- 安装类型：表面贴装
- 包装：®
- 其它名称：296-30437-6
产品特性
- 宽电源电压范围：1.8V 至 18V
- 可调节阈值：低至 400mV
- 高阈值精度：工作温度范围内精度为 1.0%0.25%（典型值）
- 工作温度范围内精度为 1.0%
- 0.25%（典型值）
- 低静态电流：5.5µA（典型值）
- 用于过压和欠压检测的漏极开路输出
- 内部迟滞：5.5mV（典型值）
- 温度范围：–40°C 至 125°C
- 封装：SOT-61.5mm × 1.5mm WSON-6
- SOT-6
- 1.5mm × 1.5mm WSON-6
产品概述
TPS3700 宽电源窗口电压检测器在 1.8V 至 18V 的电压范围内运行。此器件具有两个带有一个内部 400mV 基准的高精度比较器和两个用于过压和欠压检测的额定值为 18V 的开漏输出。TPS3700 可以作为一个窗口电压检测器使用，也可以作为两个单独的电压监控器使用。通过外部电阻器可以设定监控电压。当 INA+ 上的电压下降至低于 (VITP - VHYS)时，OUTA 被驱动至低电平，当电压返回到相应阈值 (VITP) 之上时，OUTA 变为高电平。当 INB- 上的电压上升至高于 VITP时，OUTB 被驱动至低电平，当电压下降至低于各自的阈值 (VITP - VHYS) 时，OUTB 变为高电平。TPS3700 中的两个比较器包括用于滤波的内置滞后来抑制短时毛刺脉冲，从而确保无故障触发的稳定输出运行。TPS3700 可提供 SOT-6 封装和 1.5mm × 1.5mm WSON-6 封装，额定工作结温范围为 –40°C 至 125°C。
