TLA2021IRUGT 供应商
-
TLA2021IRUGT
品牌：TI 封装/批号：原厂原装/22+ -
TLA2021IRUGT
品牌：TI(德州仪器) 封装/批号：X2QFN-10(2x1.5)/2022+
TLA2021IRUGT 属性参数
- 现有数量：4,201现货10,000Factory
- 价格：1 : ￥13.91000剪切带（CT）250 : ￥9.44448卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 位数：12
- 采样率（每秒）：3.3k
- 输入数：1
- 输入类型：差分，单端
- 数据接口：I2C
- 配置：ADC
- 比率 - S/H:ADC：0：1
- A/D 转换器数：1
- 架构：三角积分
- 参考类型：内部
- 电压 - 供电，模拟：2V ~ 5.5V
- 电压 - 供电，数字：2V ~ 5.5V
- 特性：可选地址
- 工作温度：-40°C ~ 85°C
- 封装/外壳：10-XFQFN
- 供应商器件封装：10-X2QFN（2x1.5）
- 安装类型：表面贴装型
产品特性
- 业界成本最低的 12 位 Δ-Σ ADC
- 超小型 X2QFN 封装：2mm × 1.5mm
- 高集成度： 4 个单端或 2 个差分输入成就了TLA2024业界最高通道密度 ADC（每个通道 0.75mm²）PGA（仅限 TLA2022 and TLA2024）电压基准 振荡器
- 4 个单端或 2 个差分输入成就了TLA2024业界最高通道密度 ADC（每个通道 0.75mm²）
- PGA（仅限 TLA2022 and TLA2024）
- 电压基准
- 振荡器
- 低电流消耗：150µA
- 宽电源电压范围：2V 至 5.5V
- 可编程数据速率：128SPS 至 3.3kSPS
- I2C™兼容接口： 支持标准模式和快速模式 三个引脚可选 I2C 地址
- 支持标准模式和快速模式
- 三个引脚可选 I2C 地址
- 工作温度范围：-40°C 至 +85°C
产品概述
TLA2021, TLA2022, and TLA2024 器件 (TLA202x) 均为易于使用的低功耗、12 位 Δ-Σ 模数转换器 (ADC)，适用于任何类型的系统监控 应用 （比如电源或电池电压监控、电流检测或温度测量）。TLA2021 和 TLA2022 采用超小型无引线 10 引脚 X2QFN 封装，为单通道 ADC，而 TLA2024 采用 灵活的输入多路复用器 (MUX)，具有两个差动输入测量选项或四个单端输入测量选项。TLA202x 集成了电压基准和振荡器。此外，TLA2022 and TLA2024 包括一个可编程增益放大器 (PGA)，其可选输入范围为 ±256mV 至 ±6.144V，可同时支持大小信号测量。TLA202x 通过兼容 I2C 的接口进行通信，且既可在连续转换模式下工作，也可在单冲转换模式下工作。在单冲转换模式下，这些器件会在一次转换后自动断电，从而显著降低空闲期间的功耗。所有这些 特性，加上较宽的工作电源电压范围，使得 TLA202x 十分适合功率受限和空间受限的系统监控 应用中，中对于高效率、高电源密度和稳健性的需求。

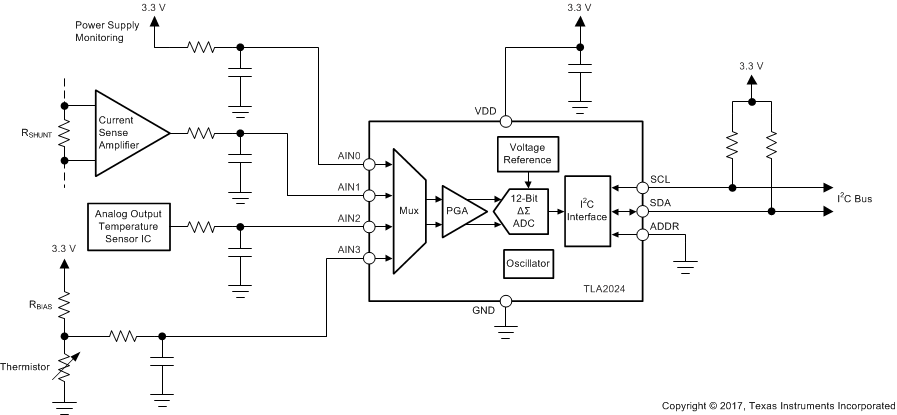

TLA2021IRUGT 电路图
