SN74AC08MDREP 供应商
-
SN74AC08MDREP
品牌：TI 封装/批号：原厂原装/22+ -
SN74AC08MDREP
品牌：TI(德州仪器) 封装/批号：SOIC-14/2022+
SN74AC08MDREP 属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：逻辑 - 栅极和逆变器
- 系列：74AC
- 逻辑类型：与门
- 电路数：4
- 输入数：2
- 特点：-
- 电源电压：2 V ~ 6 V
- 电流 - 静态（最大值）：2µA
- 输出电流高，低：24mA，24mA
- 逻辑电平 - 低：0.9 V ~ 1.65 V
- 逻辑电平 - 高：2.1 V ~ 3.85 V
- 额定电压和最大 CL 时的最大传播延迟：7.5ns @ 5V，50pF
- 工作温度：-55°C ~ 125°C
- 安装类型：表面贴装
- 供应商设备封装：14-SOIC
- 封装/外壳：14-SOIC（0.154"，3.90mm 宽）
- 包装：®
- 其它名称：296-22248-6
产品特性
- 受控基线 一个组装/测试厂，一个制造厂
- 一个组装/测试厂，一个制造厂
- 工作温度范围为 −55°C 至 125°C
- 增强型制造源减少 (DMS) 支持
- 增强型产品变更通知
- 资质谱系†
- 2V 至 6V V CC 运行
- 允许接受输入电压 6V
- 5V 时 t pd 最大值为 7.5ns
产品概述
SN74AC08 是四路双输入正与门。该器件以正逻辑执行布尔函数 Y = A • B 或 Y = A + B。
SN74AC08MDREP 数据手册
SN74AC08MDREP

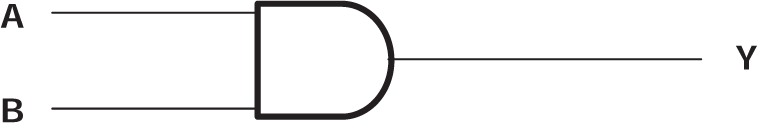

SN74AC08MDREP 电路图
