OPA4322SAIPWR 供应商
-
OPA4322SAIPWR
品牌：TI 封装/批号：原厂原装/22+ -

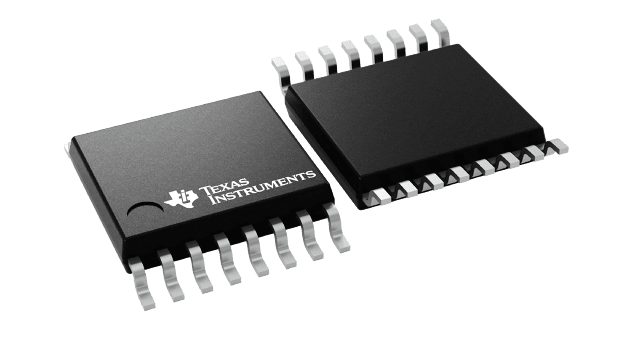

OPA4322SAIPWR
品牌：TI/德州仪器 封装/批号：TSSOP-16/21+ -
OPA4322SAIPWR
品牌：TI(德州仪器) 封装/批号：TSSOP-16/2022+
OPA4322SAIPWR 属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
- 系列：-
- 放大器类型：通用
- 电路数：4
- 输出类型：满摆幅
- 转换速率：10 V/µs
- 增益带宽积：20MHz
- -3db带宽：-
- 电流 - 输入偏压：0.2pA
- 电压 - 输入偏移：500µV
- 电流 - 电源：1.4mA
- 电流 - 输出 / 通道：65mA
- 电压 - 电源，单路/双路(±)：1.8 V ~ 5.5 V，±0.9 V ~ 2.75 V
- 工作温度：-40°C ~ 125°C
- 安装类型：表面贴装
- 封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
- 供应商设备封装：16-TSSOP
- 包装：®
- 其它名称：296-30575-6
产品特性
- 增益带宽： 20 MHz
- 低噪声： 8.5 nV/√Hz （在 1 kHz 频率条件下）
- 转换速率： 10 V/μs
- 低 THD + N： 0.0005%
- 轨至轨输入输出 (I/O)
- 失调电压： 2 mV （最大值）
- 电源电压： 1.8 V 至 5.5 V
- 电源电流： 每通道 1.5 mA停机模式： 每个通道的静态电流为 0.1 μA
- 停机模式： 每个通道的静态电流为 0.1 μA
- 具有稳定的单位增益
- 小外形封装：SOT23, DFN, MSOP, TSSOP
- SOT23, DFN, MSOP, TSSOP
产品概述
OPA322 系列包含具有低噪声和轨至轨输入/输出的单通道、双通道和四通道 CMOS 运算放大器，专为低功耗、单电源应用而优化。 1.8 V 至 5.5 V 的宽电源范围以及每通道仅 1.5 mA 的低静态电流，使得这些器件非常适合于功耗敏感型应用。由于兼具超低的噪声（在 1 kHz 频率下为 8.5 nV/√Hz）、高的增益带宽 (20 MHz) 和高转换速率 (10 V/μs)，因而使得 OPA322 系列成为众多应用的理想选择，包括信号调节及需要高增益的传感器放大。 另外，OPA322 系列还拥有很低的 THD + N，因此同样极为适合于消费类音频应用，尤其是单电源系统。OPAx322S 型号的器件具有一种停机模式，该模式允许将放大器从正常操作状态切换至待机状态 （待机电流通常小于 0.1 μA）。OPA322 （单通道版本） 采用 SOT23-5 和 SOT23-6 封装，而 OPA2322 （双通道版本） 则可提供 MSOP-8、MSOP-10、SO-8 和 DFN-8 封装。 四通道版本 OPA4322 采用 TSSOP-14 和 TSSOP-16 封装。 所有器件版本的规定工作温度范围均为 ―40℃ 至 +125℃
OPA4322SAIPWR 电路图
