OPA4316QPWRQ1 供应商
-
OPA4316QPWRQ1
品牌：TI 封装/批号：原厂原装/22+ -
OPA4316QPWRQ1
品牌：TI(德州仪器) 封装/批号：TSSOP-14/2022+ -
OPA4316QPWRQ1
品牌：TI 封装/批号：ON/21+
OPA4316QPWRQ1 属性参数
- 现有数量：0现货查看交期
- 价格：2,000 : ￥11.73406卷带（TR）
- 系列：Automotive, AEC-Q100
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 放大器类型：CMOS
- 电路数：4
- 输出类型：满摆幅
- 压摆率：6V/μs
- 增益带宽积：10 MHz
- -3db 带宽：-
- 电流 - 输入偏置：5 pA
- 电压 - 输入补偿：500 μV
- 电流 - 供电：400μA（x4 通道）
- 电流 - 输出/通道：50 mA
- 电压 - 跨度（最小值）：1.8 V
- 电压 - 跨度（最大值）：5.5 V
- 工作温度：-40°C ~ 125°C
- 安装类型：表面贴装型
- 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
- 供应商器件封装：14-TSSOP
产品特性
- 符合汽车类应用的 标准
- 具有符合 AEC-Q100 标准的下列结果： 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围 器件人体放电模型 (HBM) 静电放电 (ESD) 分类等级 3A器件带电器件模型 (CDM) ESD 分类等级
- 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
- 器件人体放电模型 (HBM) 静电放电 (ESD) 分类等级 3A
- 器件带电器件模型 (CDM) ESD 分类等级
- 单位增益带宽：10MHz
- 低 IQ：每通道 400µA
- 宽电源电压范围：1.8V 至 5.5V
- 低噪声：1kHz 时为 11nV/√Hz
- 低输入偏置电流 ：±5pA
- 偏移电压：±0.5mV
- 单位增益稳定
- 内部射频干扰 (RFI)/电磁干扰 (EMI) 滤波器
- 扩展温度范围：–40°C 至 +125°C
产品概述
OPAx316-Q1 系列单通道和双通道运算放大器是新一代低功耗、通用运算放大器的典型代表。轨到轨输入和输出摆幅、低静态电流（每通道的典型值为 400µA）等特性与 10MHz 的较宽带宽和超低噪声（1kHz 时为 11 nV/√Hz）相结合，因此适用于要求兼具快速特性与良好功率比的电路。低输入偏置电流支持的运算放大器适用于 源阻抗高达兆欧级 的应用。OPAx316-Q1 的低输入偏置电流产生的电流噪声极低，该器件因此备受高阻抗传感器接口的青睐。OPAx316-Q1 采用稳健耐用的设计，方便电路设计人员使用。该器件具有单位增益稳定的集成 RFI 和 EMI 抑制滤波器，在过驱条件下不会出现反相，并且具有高静电放电 (ESD) 保护 (4kV HBM)。 此类器件经过优化，适合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低电压状态下工作。这款低电压 CMOS 汽车级运算放大器的最新成员，提供高带宽、低噪声和低功耗系列器件，满足各种 应用的不同需求。

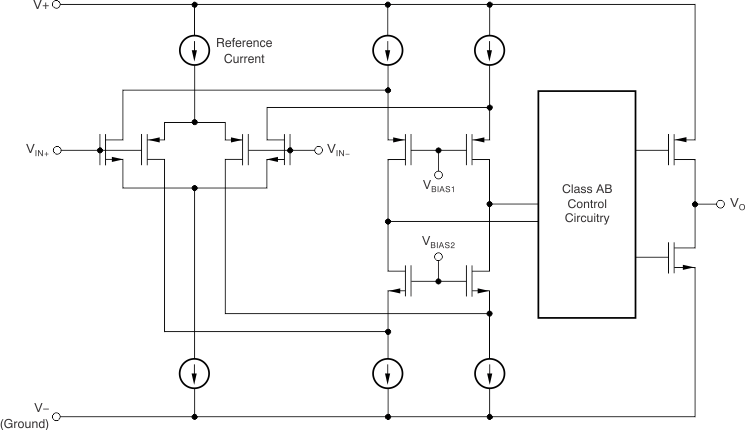

OPA4316QPWRQ1 电路图
