MSP430G2231QPW1EP 供应商
-
MSP430G2231QPW1EP
品牌：TI 封装/批号：原厂原装/22+ -
MSP430G2231QPW1EP
品牌：TI(德州仪器) 封装/批号：TSSOP-14/2022+ -
MSP430G2231QPW1EP
品牌：TI 封装/批号：原厂原装/2318+
MSP430G2231QPW1EP 属性参数
- 标准包装：90
- 类别：集成电路 (IC)
- 家庭：嵌入式 - 微控制器，
- 系列：*
产品特性
- 低电源电压范围：1.8V 至 3.6V
- 超低功耗 运行模式：220μA （在 1MHz 频率和 2.2V 电压条件下） 待机模式：0.5μA 关闭模式（RAM 保持）：0.1μA
- 运行模式：220μA （在 1MHz 频率和 2.2V 电压条件下）
- 待机模式：0.5μA
- 关闭模式（RAM 保持）：0.1μA
- 5 种节能模式
- 可在不到 1μs 的时间里超快速地从待机模式唤醒
- 16 位精简指令集 (RISC) 架构，62.5ns 指令周期时间
- 基本时钟模块配置 具有一个校准频率并高达 16MHz 的内部频率 内部极低功率低频 (LF) 振荡器 32kHz 晶振 晶体振荡器不能在超过 105°C 的环境中运行 外部数字时钟源
- 具有一个校准频率并高达 16MHz 的内部频率
- 内部极低功率低频 (LF) 振荡器
- 32kHz 晶振 晶体振荡器不能在超过 105°C 的环境中运行
- 外部数字时钟源
- 具有 2 个捕捉/比较寄存器的 16 位 Timer_A
- 支持 SPI 和 I2C 的通用串行接口（请见）
- 欠压检测器
- 带内部基准、采样与保持、和自动扫描功能的 10 位 200 每秒千次采样 (ksps) 模数 (A/D) 转换器（请见）
- 串行板上编程， 无需外部编程电压， 利用安全熔丝实现的可编程代码保护
- 具有两线制 (Spy-Bi-Wire) 接口的片上仿真逻辑电路
- 对于系列产品成员详细信息，请见和

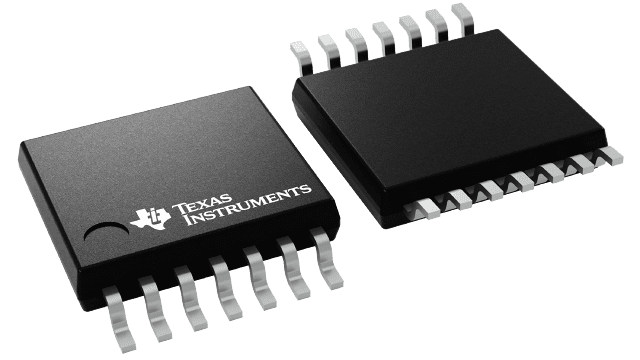

- 采用 14 引脚塑料小外形尺寸薄型封装 (TSSOP)(PW)
- 完整的模块说明，请见(SLAU144)
产品概述
MSP430G2231 是一款包含几个器件的超低功耗微控制器，这几个器件特有针对多种应用的不同外设集。 这种架构与 5
种低功耗模式相组合，专为在便携式测量应用中延长电池使用寿命而优化。 该器件具有一个强大的 16 位 RISC CPU、16 位寄存器和有助于获得最大编码效率的常数发生器。 数字控制振荡器 (DCO)
可在不到 1µs 的时间里完成从低功耗模式至运行模式的唤醒。MSP430G2231 有一个 10 位 A/D 转换器和使用同步协议（SPI 或者 I2C）实现的内置通信功能。 配置详细信息，请见。典型应用包括低成本传感器系统，此类系统负责捕获模拟信号、将之转换为数字值、随后对数据进行处理以进行显示或传送至主机系统。
MSP430G2231QPW1EP
