MSP430G2201IRSARQ1 供应商
-
MSP430G2201IRSARQ1
品牌：TI 封装/批号：原厂原装/22+
MSP430G2201IRSARQ1 属性参数
- 现有数量：0现货查看交期
- 价格：3,000 : ￥7.27416卷带（TR）
- 系列：Automotive, AEC-Q100, MSP430G2
- 包装：卷带（TR）
- 产品状态：在售
- 核心处理器：MSP430 CPU16
- 内核规格：16 位
- 速度：16MHz
- 连接能力：-
- 外设：欠压检测/复位，POR，PWM，WDT
- I/O 数：10
- 程序存储容量：2KB（2K x 8）
- 程序存储器类型：闪存
- EEPROM 容量：-
- RAM 大小：128 x 8
- 电压 - 供电 (Vcc/Vdd)：1.8V ~ 3.6V
- 数据转换器：-
- 振荡器类型：内部
- 工作温度：-40°C ~ 85°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：16-VQFN 裸露焊盘
- 供应商器件封装：16-QFN（4x4）
产品特性
- 符合汽车应用要求
- 低电源电压范围：1.8V 至 3.6V
- 超低功耗 激活模式：220μA（在 1MHz 频率和 2.2V 电压条件下） 待机模式：0.5μA 关闭模式（RAM 保持）：0.1μA
- 激活模式：220μA（在 1MHz 频率和 2.2V 电压条件下）
- 待机模式：0.5μA
- 关闭模式（RAM 保持）：0.1μA
- 5 种节能模式
- 可在不到 1μs 的时间里从待机模式唤醒
- 16 位精简指令集 (RISC) 架构，62.5ns 指令周期时间
- 基本时钟模块配置 具有一个校准频率并高达 16MHz 的内部频率 内部超低功率低频 (LF) 振荡器 32kHz 晶振 外部数字时钟源
- 具有一个校准频率并高达 16MHz 的内部频率
- 内部超低功率低频 (LF) 振荡器
- 32kHz 晶振
- 外部数字时钟源
- 具有 2 个捕捉/比较寄存器的 16 位 Timer_A
- 欠压检测器
- 用于模拟信号比较功能或者斜率模数转换的片上比较器（请参见 ）
- 串行板上编程， 无需外部编程电压， 利用安全熔丝实现可编程代码保护
- 具有两线制 (Spy-Bi-Wire) 接口的片上仿真逻辑电路
- 要获得系列产品成员详细信息，请参见
- 提供的封装14 引脚塑料小外形尺寸薄型封装 (TSSOP)(PW) 16 引脚四方扁平无引线封装 (QFN)(RSA)
- 14 引脚塑料小外形尺寸薄型封装 (TSSOP)(PW)
- 16 引脚四方扁平无引线封装 (QFN)(RSA)
- 如需了解完整的模块说明， 请参见 （文献编号：SLAU144）
- 低成本传感器系统
产品概述
德州仪器 (TI) 的 MSP430 系列超低功率微控制器包含几个器件，这些器件特有针对多种应用的不同外设集。 这种架构与 5 种低功耗模式相组合，专为在便携式测量应用中延长电池使用寿命而优化。 该器件具有一个强大的 16 位 RISC CPU，16 位寄存器和有助于获得最大编码效率的常数发生器。 此数控振荡器 (DCO) 可使器件在不到 1µs 的时间内实现从低功率模式唤醒至激活模式。MSP430G2x01 和 MSP430G2x11 器件包括具有内置 16 位定时器和 10 个 I/O 引脚的超低功率混合信号微控制器。 MSP430G2x11 系列产品成员具有一个多用途模拟比较器。典型应用包括低成本传感器系统，此类系统负责捕获模拟信号，将之转换为数字值，随后对数据进行处理以进行显示或传送至一个主机系统。

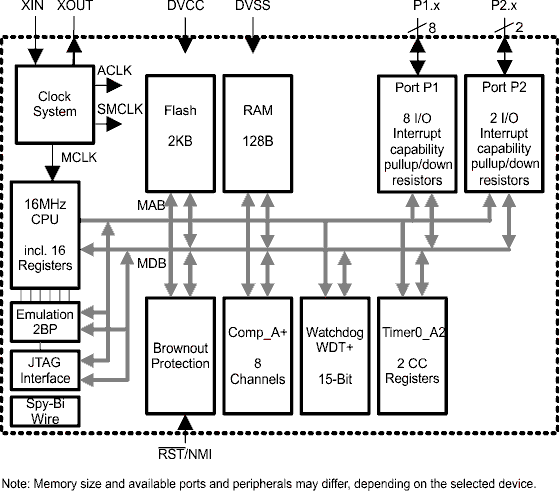

MSP430G2201IRSARQ1 电路图
