MSP430F5341IRGZR

参考价格：$2.81137-$6.35

Texas Instruments 嵌入式 - 微控制器，

MSP430F5341IRGZR 供应商

MSP430F5341IRGZR 属性参数

  • 产品培训模块：The Ultra-Low Power MSP430MSP430 OverviewMSP430 Design ToolsMSP430 PeripheralsMSP430: How to JTAGMSP430, How To Use the Clock SystemGrace Software Graphical User InterfaceMCU OverviewDriver LibraryMSP430Ware Overview
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：嵌入式 - 微控制器，
  • 系列：MSP430F5xx
  • 核心处理器：RISC
  • 芯体尺寸：16-位
  • 速度：25MHz
  • 连通性：I²C，IrDA，SCI，SPI，UART/USART
  • 外围设备：欠压检测/复位，DMA，POR，PWM，WDT
  • 输入/输出数：38
  • 程序存储器容量：96KB（96K x 8）
  • 程序存储器类型：闪存
  • EEPROM 大小：-
  • RAM 容量：8K x 8
  • 电压 - 电源 (Vcc/Vdd)：1.8 V ~ 3.6 V
  • 数据转换器：A/D 9x12b
  • 振荡器型：内部
  • 工作温度：-40°C ~ 85°C
  • 封装/外壳：48-VFQFN 裸露焊盘
  • 包装：®
  • 其它名称：296-29581-6

产品特性

  • 低电源电压范围：3.6V 到低至 1.8V
  • 超低功耗 激活模式 (AM)：所有系统时钟激活 8MHz 时为 290µA/MHz、3V、闪存程序执行（典型值）8MHz 时为 150µA/MHz、3V、RAM 程序执行（典型值） 待机模式 (LPM3)： 带有晶振的实时时钟 (RTC)、看门狗、电源监控器可用、完全 RAM 保持、快速唤醒：2.2V 时为 1.9µA，3V 时为 2.1µA（典型值）低功耗振荡器 (VLO)、通用计数器、看门狗和电源监控器可用、完全 RAM 保持，快速唤醒：3V 时为 1.4µA（典型值） 关闭模式 (LPM4)： 完全 RAM 保持、电源监控器可用、快速唤醒：3V 时为 1.1µA（典型值） 关断模式 (LPM4.5)： 3V 时为 0.18µA（典型值）
  • 激活模式 (AM)：所有系统时钟激活 8MHz 时为 290µA/MHz、3V、闪存程序执行（典型值）8MHz 时为 150µA/MHz、3V、RAM 程序执行（典型值）
  • 8MHz 时为 290µA/MHz、3V、闪存程序执行（典型值）
  • 8MHz 时为 150µA/MHz、3V、RAM 程序执行（典型值）
  • 待机模式 (LPM3)： 带有晶振的实时时钟 (RTC)、看门狗、电源监控器可用、完全 RAM 保持、快速唤醒：2.2V 时为 1.9µA，3V 时为 2.1µA（典型值）低功耗振荡器 (VLO)、通用计数器、看门狗和电源监控器可用、完全 RAM 保持，快速唤醒：3V 时为 1.4µA（典型值）
  • 带有晶振的实时时钟 (RTC)、看门狗、电源监控器可用、完全 RAM 保持、快速唤醒：2.2V 时为 1.9µA，3V 时为 2.1µA（典型值）
  • 低功耗振荡器 (VLO)、通用计数器、看门狗和电源监控器可用、完全 RAM 保持，快速唤醒：3V 时为 1.4µA（典型值）
  • 关闭模式 (LPM4)： 完全 RAM 保持、电源监控器可用、快速唤醒：3V 时为 1.1µA（典型值）
  • 完全 RAM 保持、电源监控器可用、快速唤醒：3V 时为 1.1µA（典型值）
  • 关断模式 (LPM4.5)： 3V 时为 0.18µA（典型值）
  • 3V 时为 0.18µA（典型值）
  • 在 3.5µs（典型值）内从待机模式唤醒
  • 16 位 RISC 架构，扩展存储器，高达 25MHz 的系统时钟
  • 灵活的电源管理系统 内置可编程的低压降稳压器 (LDO) 电源电压监控、监视、和临时限电
  • 内置可编程的低压降稳压器 (LDO)
  • 电源电压监控、监视、和临时限电
  • 统一时钟系统 针对频率稳定的锁相环 (FLL) 控制环路 低功耗低频内部时钟源 (VLO) 低频修整内部基准源 (REFO) 32kHz 手表晶振 (XT1) 高达 32MHz 的高频晶振 (XT2)
  • 针对频率稳定的锁相环 (FLL) 控制环路
  • 低功耗低频内部时钟源 (VLO)
  • 低频修整内部基准源 (REFO)
  • 32kHz 手表晶振 (XT1)
  • 高达 32MHz 的高频晶振 (XT2)
  • 具有 5 个捕捉/比较寄存器的 16 位计时器 TA0，Timer_A
  • 具有 3 个捕捉/比较寄存器的 16 位计时器 TA1，Timer_A
  • 具有 3 个捕捉/比较寄存器的 16 位计时器 TA2，Timer_A
  • 具有 7 个捕捉/比较影子寄存器的 16 位计时器 TB0，Timer_B
  • 两个通用串行通信接口 (USCI) USCI_A0 和 USCI_A1 均支持： 具有自动波特率检测功能的增强型通用异步收发器 (UART) IrDA 编码和解码 同步串行外设接口 (SPI) USCI_B0 和 USCI_B1 每个都支持： I2C 同步串行外设接口 (SPI)
  • USCI_A0 和 USCI_A1 均支持： 具有自动波特率检测功能的增强型通用异步收发器 (UART) IrDA 编码和解码 同步串行外设接口 (SPI)
  • 具有自动波特率检测功能的增强型通用异步收发器 (UART)
  • IrDA 编码和解码
  • 同步串行外设接口 (SPI)
  • USCI_B0 和 USCI_B1 每个都支持： I2C 同步串行外设接口 (SPI)
  • I2C
  • 同步串行外设接口 (SPI)
  • 具有内部基准、采样保持、和自动扫描功能的 12 位模数转换器 (ADC)
  • 比较器
  • 硬件乘法器支持 32 位运算
  • 串行板上编程，无需外部编程电压
  • 3 通道内部 DMA
  • 具有 RTC 特性的基本计时器
  • 器件比较 汇总了可用的产品系列成员

产品概述

TI MSP 系列超低功耗微控制器种类繁多，各成员器件配备不同的外设集以满足各类 应用的需求。该架构与多种低功耗模式配合使用，经过优化，可在便携式测量应用延长电池 寿命。该微控制器 具有 功能强大的 16 位 RISC CPU、16 位寄存器和有助于实现最大编码效率的常数发生器。此数控振荡器 (DCO) 可使该微控制器在 3.5µs（典型值）内从低功耗模式唤醒至激活模式。 MSP430F534x MCU 配置具有 4 个 16 位计时器、1 个高性能 12 位 ADC、2 个 USCI、1 个硬件乘法器、DMA、1 个具有警报功能的 RTC 模块和 38 个 I/O 引脚。 有关完整的模块说明，请参阅《MSP430F5xx 和 MSP430F6xx 系列用户指南》
查看全部

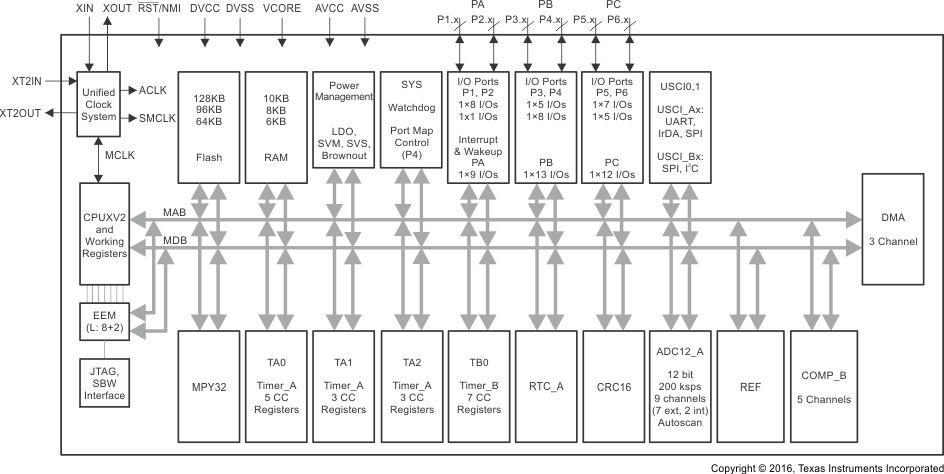

MSP430F5341IRGZR 电路图
