MSP430F5329IPN 供应商
-
MSP430F5329IPN
品牌：TI 封装/批号：原厂原装/22+ -
MSP430F5329IPNR
品牌：TI(德州仪器) 封装/批号：LQFP-80(12x12)/2022+
MSP430F5329IPN 属性参数
- 现有数量：0现货查看交期
- 价格：119 : ￥47.68807托盘
- 系列：MSP430F5xx
- 包装：托盘
- 产品状态：在售
- 核心处理器：MSP430 CPUXV2
- 内核规格：16 位
- 速度：25MHz
- 连接能力：I2C，IrDA，LINbus，SCI，SPI，UART/USART
- 外设：欠压检测/复位，DMA，POR，PWM，WDT
- I/O 数：63
- 程序存储容量：128KB（128K x 8）
- 程序存储器类型：闪存
- EEPROM 容量：-
- RAM 大小：10K x 8
- 电压 - 供电 (Vcc/Vdd)：1.8V ~ 3.6V
- 数据转换器：A/D 16x12b
- 振荡器类型：内部
- 工作温度：-40°C ~ 85°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：80-LQFP
- 供应商器件封装：80-LQFP（12x12）
产品特性
- 低电源电压范围：3.6V 至 1.8V
- 超低功耗 激活模式 (AM)：所有系统时钟激活在 8MHz、3V 且闪存程序执行时为 290µA/MHz（典型值）在 8MHz、3V 且 RAM 程序执行时为 150µA/MHz（典型值） 待机模式 (LPM3)：带有晶振的实时时钟 (RTC)、看门狗、电源监控器可用、完全 RAM 保持、快速唤醒：2.2V 时为 1.9µA，3V 时为 2.1µA（典型值）低功耗振荡器 (VLO)、通用计数器、看门狗、电源监控器可用、完全 RAM 保持、快速唤醒：3V 时为 1.4µA（典型值） 关闭模式 (LPM4)：完全 RAM 保持、电源监控器可用、快速唤醒：3V 时为 1.1µA（典型值） 关断模式 (LPM4.5)：3V 时为 0.18µA（典型值）
- 激活模式 (AM)：所有系统时钟激活在 8MHz、3V 且闪存程序执行时为 290µA/MHz（典型值）在 8MHz、3V 且 RAM 程序执行时为 150µA/MHz（典型值）
- 待机模式 (LPM3)：带有晶振的实时时钟 (RTC)、看门狗、电源监控器可用、完全 RAM 保持、快速唤醒：2.2V 时为 1.9µA，3V 时为 2.1µA（典型值）低功耗振荡器 (VLO)、通用计数器、看门狗、电源监控器可用、完全 RAM 保持、快速唤醒：3V 时为 1.4µA（典型值）
- 关闭模式 (LPM4)：完全 RAM 保持、电源监控器可用、快速唤醒：3V 时为 1.1µA（典型值）
- 关断模式 (LPM4.5)：3V 时为 0.18µA（典型值）
- 在 3.5µs（典型值）内从待机模式唤醒
- 16 位 RISC 架构，扩展存储器，高达 25MHz 的系统时钟
- 灵活的电源管理系统 内置可编程的低压降稳压器 (LDO) 电源电压监控、监视和临时限电
- 内置可编程的低压降稳压器 (LDO)
- 电源电压监控、监视和临时限电
- 统一时钟系统 针对频率稳定的锁相环 (FLL) 控制环路 低功耗低频内部时钟源 (VLO) 低频修整内部基准源 (REFO) 32kHz 手表晶振 (XT1) 高达 32MHz 的高频晶振 (XT2)
- 针对频率稳定的锁相环 (FLL) 控制环路
- 低功耗低频内部时钟源 (VLO)
- 低频修整内部基准源 (REFO)
- 32kHz 手表晶振 (XT1)
- 高达 32MHz 的高频晶振 (XT2)
- 具有 5 个捕捉/比较寄存器的 16 位计时器 TA0，Timer_A
- 具有 3 个捕捉/比较寄存器的 16 位计时器 TA1，Timer_A
- 具有 3 个捕捉/比较寄存器的 16 位计时器 TA2，Timer_A
- 具有 7 个捕捉/比较影子寄存器的 16 位计时器 TB0，Timer_B
- 两个通用串行通信接口 (USCI) USCI_A0 和 USCI_A1 均支持： 增强型通用异步收发器 (UART) 支持自动波特率检测 IrDA 编码和解码 同步串行外设接口 (SPI) USCI_B0 和 USCI_B1 每个都支持： I2C 同步 SPI
- USCI_A0 和 USCI_A1 均支持： 增强型通用异步收发器 (UART) 支持自动波特率检测 IrDA 编码和解码 同步串行外设接口 (SPI)
- 增强型通用异步收发器 (UART) 支持自动波特率检测
- IrDA 编码和解码
- 同步串行外设接口 (SPI)
- USCI_B0 和 USCI_B1 每个都支持： I2C 同步 SPI
- I2C
- 同步 SPI
- 集成型 3.3V 电源系统
- 具有内部基准、采样保持、和自动扫描功能的 12 位模数转换器 (ADC)
- 比较器
- 硬件乘法器支持 32 位运算
- 串行板上编程，无需外部编程电压
- 3 通道内部 DMA
- 具有 RTC 特性的基本计时器
- 器件比较 汇总了可用的产品系列成员
产品概述
TI 的 MSP430™系列超低功耗微控制器种类繁多，各成员器件配备不同的外设集以满足各类应用的 需要。该架构与多种低功耗模式配合使用，经过优化，可在便携式测量应用延长电池 寿命。该器件 的每个 一个强大的 16 位 RISC CPU，使用 16 位寄存器，以及常数发生器，以便于获得最大编码效率。此数控振荡器 (DCO) 可使器件在 3.5 µs（典型值）内从低功耗模式唤醒至激活模式。MSP430F5329、MSP430F5327 和 MSP430F5325 为微控制器配置，具有 1 个集成式 3.3V LDO、4 个 16 位计时器、1 个高性能 12 位 ADC、2 个 USCI、1 个硬件乘法器、DMA、1 个带有警报功能的 RTC 模块和 63 个 I/O 引脚。 MSP430F5328、MSP430F5326 和 MSP430F5324 包含所有这些外设，但具有 47 个 I/O 引脚。电源 应用 包括模拟和数字传感器系统、数据记录器以及各种通用 面积。有关完整的模块说明，请参阅《MSP430F5xx 和 MSP430F6xx 系列用户指南》

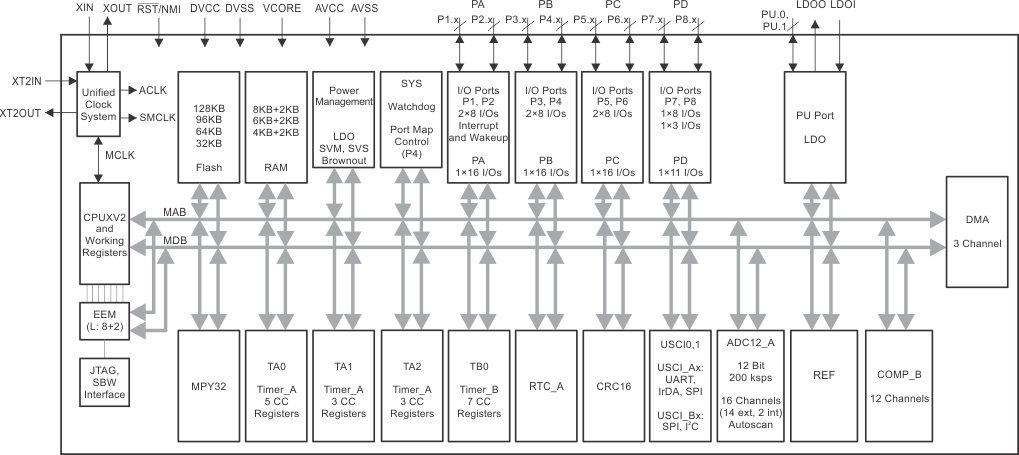

MSP430F5329IPN 电路图
