MSP430F5254IRGCR

Texas Instruments 微控制器

MSP430F5254IRGCR 供应商

MSP430F5254IRGCR 属性参数

  • 现有数量:0现货查看交期
  • 价格:2,000 : ¥33.19880卷带(TR)
  • 系列:MSP430F5xx
  • 包装:卷带(TR)
  • 产品状态:在售
  • 核心处理器:MSP430 CPUXV2
  • 内核规格:16 位
  • 速度:25MHz
  • 连接能力:I2C,IrDA,LINbus,SCI,SPI,UART/USART
  • 外设:欠压检测/复位,DMA,POR,PWM,WDT
  • I/O 数:53
  • 程序存储容量:128KB(128K x 8)
  • 程序存储器类型:闪存
  • EEPROM 容量:-
  • RAM 大小:32K x 8
  • 电压 - 供电 (Vcc/Vdd):1.8V ~ 3.6V
  • 数据转换器:-
  • 振荡器类型:内部
  • 工作温度:-40°C ~ 85°C(TA)
  • 安装类型:表面贴装型
  • 封装/外壳:64-VFQFN 裸露焊盘
  • 供应商器件封装:64-VQFN(9x9)

产品特性

  • 双电源电压器件 主电源(AVCC、DVCC) 由外部电源供电: 从 3.6V 低至 1.8V 多达 18 个通用 I/O,支持多达 8 个外部中断 低压接口电源 (DVIO) 由单独的外部电源供电:1.62 V 至 1.98 V 多达 35 个通用 I/O,支持多达 16 个外部中断 串行通信
  • 主电源(AVCC、DVCC) 由外部电源供电: 从 3.6V 低至 1.8V 多达 18 个通用 I/O,支持多达 8 个外部中断
  • 由外部电源供电: 从 3.6V 低至 1.8V
  • 多达 18 个通用 I/O,支持多达 8 个外部中断
  • 低压接口电源 (DVIO) 由单独的外部电源供电:1.62 V 至 1.98 V 多达 35 个通用 I/O,支持多达 16 个外部中断 串行通信
  • 由单独的外部电源供电:1.62 V 至 1.98 V
  • 多达 35 个通用 I/O,支持多达 16 个外部中断
  • 串行通信
  • 超低功耗 工作模式 (AM): 所有系统时钟均工作 在 8MHz、3.0V 且闪存程序执行时为 290µA/MHz(典型值) 在 8MHz、3.0V 且 RAM 程序执行时为 150µA/MHz(典型值) 待机模式 (LPM3): 含晶体的实时时钟 (RTC)、看门狗、电源监控器可用,完全 RAM 保持,快速唤醒: 2.2V 时为 2.1µA,3.0V 时为 2.3µA(典型值) 低功耗振荡器 (VLO)、通用计数器、看门狗、电源监控器可用,完全 RAM 保持,快速唤醒: 3.0V 时为 1.6µA(典型值) 关闭模式 (LPM4): 完全 RAM 保持、电源监控器可用、快速唤醒: 3.0V 时为 1.3µA(典型值) 关断模式 (LPM4.5): 3.0V 时为 0.18µA(典型值)
  • 工作模式 (AM): 所有系统时钟均工作 在 8MHz、3.0V 且闪存程序执行时为 290µA/MHz(典型值) 在 8MHz、3.0V 且 RAM 程序执行时为 150µA/MHz(典型值)
  • 待机模式 (LPM3): 含晶体的实时时钟 (RTC)、看门狗、电源监控器可用,完全 RAM 保持,快速唤醒: 2.2V 时为 2.1µA,3.0V 时为 2.3µA(典型值) 低功耗振荡器 (VLO)、通用计数器、看门狗、电源监控器可用,完全 RAM 保持,快速唤醒: 3.0V 时为 1.6µA(典型值)
  • 关闭模式 (LPM4): 完全 RAM 保持、电源监控器可用、快速唤醒: 3.0V 时为 1.3µA(典型值)
  • 关断模式 (LPM4.5): 3.0V 时为 0.18µA(典型值)
  • 在 3.5µs(典型值)内从待机模式唤醒
  • 16 位 RISC 架构,扩展存储器,高达 25MHz 的系统时钟
  • 灵活的电源管理系统 具有可编程稳压内核电源电压的完全集成 LDO 电源电压监控、监视和欠压保护
  • 具有可编程稳压内核电源电压的完全集成 LDO
  • 电源电压监控、监视和欠压保护
  • 单一时钟系统 针对频率稳定的锁相环 (FLL) 控制环路 低功耗低频内部时钟源 (VLO) 低频修整内部基准源 (REFO) 32kHz 手表晶振 (XT1) 高达 32MHz 的高频晶体 (XT2)
  • 针对频率稳定的锁相环 (FLL) 控制环路
  • 低功耗低频内部时钟源 (VLO)
  • 低频修整内部基准源 (REFO)
  • 32kHz 手表晶振 (XT1)
  • 高达 32MHz 的高频晶体 (XT2)
  • 配有五个捕捉/比较寄存器的 16 位计时器 TA0,Timer_A
  • 配有三个捕捉/比较寄存器的 16 位计时器 TA1,Timer_A
  • 配有三个捕捉/比较寄存器的 16 位计时器 TA2,Timer_A
  • 具有七个捕捉/比较影子寄存器的 16 位计时器 TB0,Timer_B
  • 四个通用串行通信接口 USCI_A0、A1、A2 和 A3 均支持: 具有自动波特率检测功能的增强型通用异步收发器 (UART) 红外数据通讯 (IrDA) 编码器和解码器 同步 SPI USCI_B0、B1、B2 和 B3 均支持: I2C 同步串行外设接口 (SPI)
  • USCI_A0、A1、A2 和 A3 均支持: 具有自动波特率检测功能的增强型通用异步收发器 (UART) 红外数据通讯 (IrDA) 编码器和解码器 同步 SPI
  • 具有自动波特率检测功能的增强型通用异步收发器 (UART)
  • 红外数据通讯 (IrDA) 编码器和解码器
  • 同步 SPI
  • USCI_B0、B1、B2 和 B3 均支持: I2C 同步串行外设接口 (SPI)
  • I2C
  • 同步串行外设接口 (SPI)
  • 带内部基准、采样保持功能的 10 位模数转换器 (ADC)
  • 比较器
  • 硬件乘法器支持 32 位运算
  • 串行板上编程,无需外部编程电压
  • 3 通道内部 DMA
  • 具有 RTC 功能的基本定时器
  • 器件比较汇总了可用的产品系列成员和封装

产品概述

使用一款“始终开启”的超低功耗系统控制器,可为手机和平板电脑等便携式设备显著降低功耗。当高耗电的应用处理器和触摸屏控制器关闭时,这些控制器可充当传感器集线器并监视用户激励信号(例如,读取惯性传感器或触摸传感器)和重要的系统参数(例如,电池健康状况和温度)。之后,微控制器会根据用户输入或者在出现故障需要 CPU 干预时“唤醒”系统。MSP430F525x 系列是 1.8V 双电源 I/O 产品系列中最新推出的产品(以前仅提供 MSP430F522x),专为“常开型”系统控制器应用而设计。凭借 1.8V I/O,无需进行外部电平转换即可无缝连接至应用处理器和其他器件,同时 MCU 的主电源可处于更高的电压轨上。与 MSP430F522x 相比,MSP430F525x 的 RAM 容量翻了两番 (32KB),串行接口数量也翻了一倍(四个 USCI_A 和四个 USCI_B)。MSP430F525x 还采用 4 个 16 位计时器、1 个高性能 10 位 ADC、1 个硬件乘法器、DMA、1 个比较器和 1 个具有警报功能的 RTC 模块。MSP430F525x 在工作模式下(从闪存运行)的电流消耗为 290 µA/MHz(典型值),在待机模式 (LPM3) 下的电流消耗为 1.6µA(典型值)。MSP430F525x 可在 3.5µs(典型值)内切换至工作模式,因此非常适合“常开型”低功耗应用。MSP430F525x 的主要优势如下:有关完整的模块说明,请参阅 MSP430F5xx 和 MSP430F6xx 系列用户指南 。有关设计指南,请参阅 使用 MSP430F522x 和 MSP430F521x 器件进行设计 。

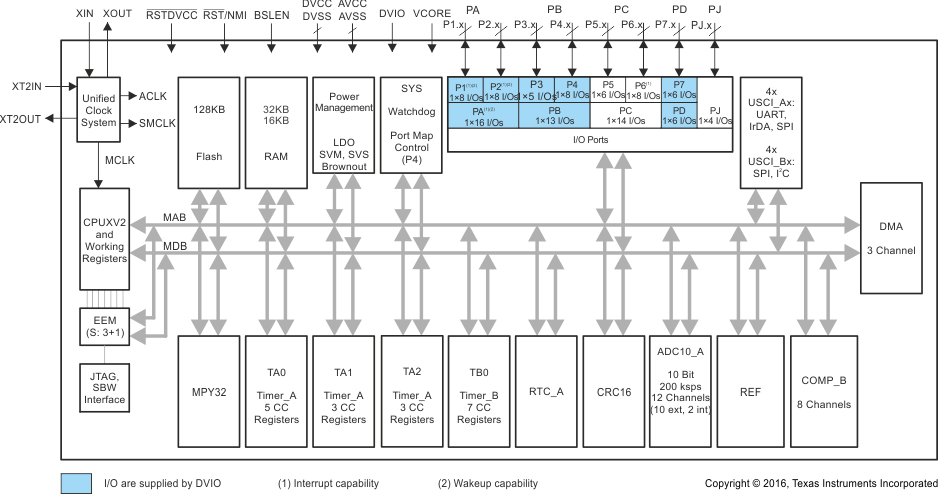

MSP430F5254IRGCR 电路图
