MSP430F2013QRSATEP 供应商
-
MSP430F2013QRSATEP
品牌：TI 封装/批号：原厂原装/22+ -
MSP430F2013QRSATEP
品牌：TI 封装/批号：原厂原装/2318+
MSP430F2013QRSATEP 属性参数
- 产品培训模块：The Ultra-Low Power MSP430MSP430 OverviewMSP430 Design ToolsMSP430 PeripheralsMSP430 for Utility Metering SolutionsMSP430: How to JTAGMSP430, How To Use the Clock SystemGrace Software Graphical User InterfaceMCU OverviewDriver LibraryMSP430Ware Overview
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：嵌入式 - 微控制器，
- 系列：MSP430F2xx
- 核心处理器：RISC
- 芯体尺寸：16-位
- 速度：16MHz
- 连通性：I²C，SPI
- 外围设备：欠压检测/复位，POR，PWM，WDT
- 输入/输出数：10
- 程序存储器容量：2KB（2K x 8 + 256B）
- 程序存储器类型：闪存
- EEPROM 大小：-
- RAM 容量：128 x 8
- 电压 - 电源 (Vcc/Vdd)：1.8 V ~ 3.6 V
- 数据转换器：A/D 10x16b
- 振荡器型：内部
- 工作温度：-40°C ~ 125°C
- 封装/外壳：16-VQFN 裸露焊盘
- 包装：®
- 其它名称：296-29259-6
产品特性
- 低电源电压范围：1.8 V to 3.6 V
- 超低功耗 运行模式： 220μA （在 1MHz 频率和 2.2V 电压条件下） 待机模式： 0.5μA 关断模式 （RAM 保持）： 0.1μA
- 运行模式： 220μA （在 1MHz 频率和 2.2V 电压条件下）
- 待机模式： 0.5μA
- 关断模式 （RAM 保持）： 0.1μA
- 5 种节能模式
- 可在不到 1μs 的时间里超快速地从待机模式唤醒
- 16 位 RISC 架构、62.5ns 指令周期
- 基本时钟模块配置： 高达16 MHz 的内部频率并具有4 种浮动范围在±1%之内的校准频率。 内部超低功耗低频振荡器 32-kHz 晶体晶体振荡器不能在温度超过105°C的环境中工作。 外部数字时钟信号源
- 高达16 MHz 的内部频率并具有4 种浮动范围在±1%之内的校准频率。
- 内部超低功耗低频振荡器
- 32-kHz 晶体晶体振荡器不能在温度超过105°C的环境中工作。
- 外部数字时钟信号源
- 具有两个捕捉/比较寄存器的16位时钟_A
- 16位三角积分(Sigma-Delta) A/D 转换器 具有差动PGA输入和内反射ADC最高工作温度105°C。
- 支持SPI和I2C的通用串行接口(USI)
- 欠压检测器
- 串行板上编程时，无需外部编程电压，由安全熔丝 (Security Fuse) 对可编程代码进行保护
- 具有 Spy-Bi-Wire 接口的片上仿真逻辑电路
- 2KB + 256B 闪存; 128B RAM
- 采用 16 引脚 QFN 封装
- 如需了解完整的模块说明, 请查阅 （SLAU144）
产品概述
德州仪器 (TI) MSP430 系列超低功耗微控制器包含多种器件，它们具有面向多种应用的不同外设集。 这种架构与 5 种低功耗模式相组合，专为在便携式测量应用中延长电池的使用寿命而优化。 该器件具有一个强大的 16 位 RISC CPU、16 位寄存器和有助于获得最大编码效率的常数发生器。 数字控制振荡器 (DCO) 可在不到 1µs 的时间里完成从低功耗模式至运行模式的唤醒。 MSP430F2013是一个具有内置16位时钟和10个I/O针脚的超低功率混合信号微控制器。 除此之外, MSP430F2013 有一个使用同步协议 (SPI 或 I2C)的内置通信组件和一个16位的三角积分(Sigma-Delta)A/D转换器。典型应用包括传感器系统，此类系统负责捕获模拟信号、将之转换为数字值、随后对数据进行处理以进行显示或传送至主机系统。 独立射频(RF)传感器前端属于另外的应用领域。

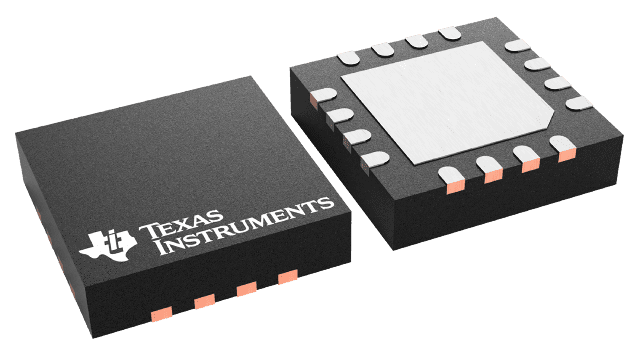

MSP430F2013QRSATEP
