MSP430AFE231IPWR
品牌：TI 封装/批号：原厂原装/22+
MSP430AFE231IPWR 属性参数
- 产品培训模块：The Ultra-Low Power MSP430MSP430 OverviewMSP430 Design ToolsMSP430 PeripheralsMSP430 for Utility Metering SolutionsMSP430: How to JTAGMSP430, How To Use the Clock SystemGrace Software Graphical User InterfaceMCU OverviewDriver LibraryMSP430Ware Overview
- 标准包装：2,000
- 类别：集成电路 (IC)
- 家庭：嵌入式 - 微控制器，
- 系列：MSP430F2xx
- 核心处理器：RISC
- 芯体尺寸：16-位
- 速度：12MHz
- 连通性：SPI，UART/USART
- 外围设备：欠压检测/复位，PWM，WDT
- 输入/输出数：11
- 程序存储器容量：8KB（8K x 8）
- 程序存储器类型：闪存
- EEPROM 大小：-
- RAM 容量：512 x 8
- 电压 - 电源 (Vcc/Vdd)：1.8 V ~ 3.6 V
- 数据转换器：A/D 1x24b
- 振荡器型：内部
- 工作温度：-40°C ~ 85°C
- 封装/外壳：24-TSSOP（0.173"，4.40mm 宽）
- 包装：带卷 (TR)
产品特性
- 低电源电压范围：1.8V 至 3.6V
- 超低功耗 激活模式：220µA（在 1MHz 频率和 2.2V 电压条件下） 待机模式：0.5µA 关闭模式（RAM 保持）：0.1µA
- 激活模式：220µA（在 1MHz 频率和 2.2V 电压条件下）
- 待机模式：0.5µA
- 关闭模式（RAM 保持）：0.1µA
- 5 种省电模式
- 可在不到 1µs 的时间内超快速地从待机模式唤醒
- 16 位精简指令集 (RISC) 架构, 高达 12MHz 系统时钟
- 基本时钟模块配置 带有两个已校准频率的高达 12MHz 的内部频率 内部超低功耗低频 (LF) 振荡器 高达 16MHz 的高频 (HF) 晶振 谐振器 外部数字时钟源
- 带有两个已校准频率的高达 12MHz 的内部频率
- 内部超低功耗低频 (LF) 振荡器
- 高达 16MHz 的高频 (HF) 晶振
- 谐振器
- 外部数字时钟源
- 多达三个具有差分 PGA 输入的 24 位 Σ-Δ 模数转换器 (ADC)
- 具有 3 个捕获/比较寄存器的 16 位 Timer_A
- 串行通信接口 (USART)，可用软件来选择异步 UART 或同步 SPI
- 16 位硬件乘法器
- 欠压检测器
- 具有可编程电平检测功能的电源电压监控器和监视器
- 串行板上编程，无需从外部进行电压编程，利用安全熔丝实现可编程代码保护
- 片上仿真模块
- 器件比较 汇总了可用的产品系列成员
- 如需完整的模块说明，请参阅《MSP430x2xx 系列用户指南》
产品概述
TI MSP 系列超低功耗微控制器种类繁多，各成员器件配备不同的外设集以满足各类应用的 需求。该架构与五种低功耗模式配合使用，是延长便携式测量应用电池寿命的最优 选择。该器件
采用 一个强大的 16 位精简指令集 (RISC) CPU，使用 16 位寄存器以及常数发生器，以便获得最高编码效率。数控振荡器 (DCO) 可使该器件在不到 1µs
的时间内实现从低功率模式唤醒至激活模式。MSP430AFE2x3 器件是超低功耗混合信号微控制器，集成了三个独立的 24 位 Σ-Δ ADC、一个 16 位计时器、一个 16 位硬件乘法器、USART
通信接口、看门狗计时器和 11 个 I/O 引脚。MSP430AFE2x2 器件与 MSP430AFE2x3 基本相同，唯一的差异是前者仅集成了两个 24 位 Σ-Δ ADC。 MSP430AFE2x1 器件与 MSP430AFE2x3 基本相同，唯一的差异是前者仅集成了一个 24 位 Σ-Δ ADC。
MSP430AFE231IPWR 数据手册
MSP430AFE231IPWR

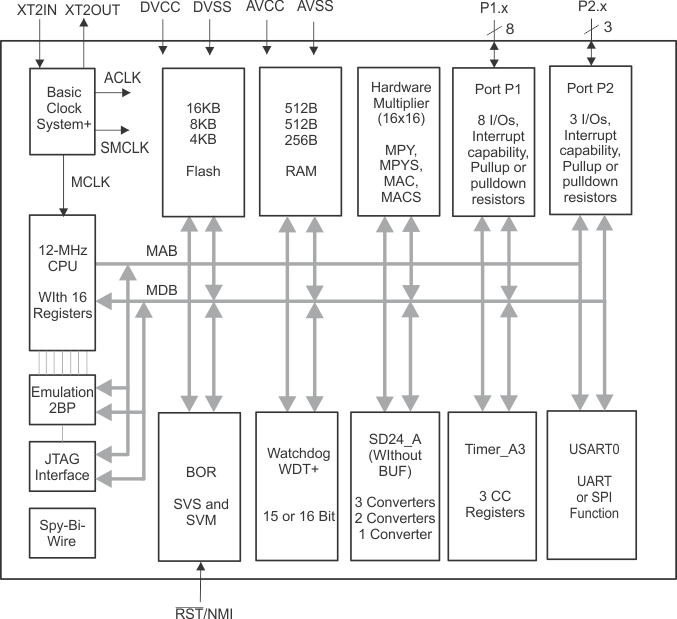

MSP430AFE231IPWR 电路图
