LMV324M/NOPB 供应商
-
LMV324M/NOPB
品牌：TI 封装/批号：原厂原装/22+ -
LMV324M/NOPB
品牌：NSC 封装/批号：SSOP/23+
LMV324M/NOPB 属性参数
- 制造商：National Semiconductor (TI)
- 通道数量：4
- 共模抑制比（最小值）：63 dB
- 输入补偿电压：7 mV
- 输入偏流（最大值）：250 nA
- 工作电源电压：5.5 V
- 安装风格：SMD/SMT

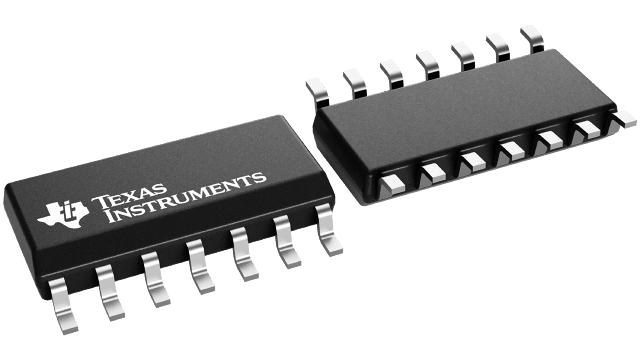

- 封装 / 箱体：SOIC-14
- 转换速度：1 V/us
- 最大工作温度：+ 85 C
- 封装：Tube
- 最小工作温度：- 40 C
- 工厂包装数量：55
产品特性
- 除非另有说明，否则 V+ = 5V 且 V− = 0V
- LMV321-N、LMV358-N 和 LMV324-N 提供汽车级 AEC-Q100 1 级和 3 级版本
- 2.7V 和 5V 下的性能可靠无虞
- 无交叉失真
- 工业温度范围：-40°C 至 +125°C
- 增益带宽积：1MHz
- 低电源电流
- LMV321-N 130µA
- LMV358-N 210µA
- LMV324-N 410µA
- 10kΩ 时轨到轨输出摆幅：V+− 10mV 且 V−+ 65mV
- VCM 范围：−0.2V 至 V+− 0.8V
产品概述
LMV358-N 和 LMV324-N 是双通道和四通道商用运算放大器 LM358 和 LM324（5V 至 30V）的低电压（2.7V 至 5.5V）版本。LMV321-N 为单通道版本。LMV321-N、LMV358-N 和 LMV324-N 是颇具成本效益的解决方案，适用于低电压运行、空间效率且低成本至关重要的应用。这些器件提供的规格符合或超过常见的 LM358 和 LM324。LMV321-N、LMV358-N 和 LMV324-N 具有轨至轨输出摆幅功能，且输入共模电压范围包括接地。这些器件均具有出色的速度功率比，能够以较低的电源电流实现 1MHz 的带宽和 1V/µs 的压摆率。LMV321-N 采用节省空间的 5 引脚 SC70 封装，大小大约是 5 引脚 SOT23 封装的一半。采用小尺寸封装，可以节省 PCB 板空间，便于设计小巧的便携式电子设备。它还允许设计人员将器件放置在更靠近信号源的位置，从而降低噪声拾取，增强信号完整性。这些芯片采用德州仪器 (TI) 先进的次微米硅栅 BiCMOS 工艺制造。LMV321-N/LMV358-N/LMV324-N 具有双极输入和输出级，可改善抗噪性能和输出电流驱动。
LMV324M/NOPB 数据手册
LMV324M/NOPB
LMV324M/NOPB 电路图
