LMR10520XSDE/NOPB 供应商
-
LMR10520XSDE/NOPB
品牌：TI 封装/批号：原厂原装/22+ -
LMR10520XSDE/NOPB
品牌：TI(德州仪器) 封装/批号：WSON-6(3x3)/2022+ -
LMR10520XSDE/NOPB
品牌：TI 封装/批号：/21+
LMR10520XSDE/NOPB 属性参数
- 制造商：National Semiconductor (TI)
- 最大输入电压：5.5 V
- 开关频率：1.6 MHz
- 输出电压：0.6 V to 4.5 V
- 输出电流：2 A
- 输出端数量：1
- 最大工作温度：+ 125 C
- 安装风格：SMD/SMT
- 封装 / 箱体：LLP-6
- Input Voltage MIN：3 V
- 最小工作温度：- 40 C
- 封装：Reel
- 工厂包装数量：250
- 类型：Step Down
产品特性
- 输入电压范围：3V 至 5.5V
- 输出电压范围：0.6V 至 4.5V
- 输出电流高达 2A
- 1.6MHz (LMR10520X) 和 3MHz (LMR10520Y) 开关频率
- 低关断 IQ：30nA 典型值
- 内部软启动
- 内部补偿
- 电流模式 PWM 操作
- 热关断
- 微型整体解决方案降低了系统成本
- WSON (3 × 3 × 0.8mm) 封装
- 使用 LMR10520 并借助 WEBENCH® 电源设计器创建定制设计方案
产品概述
LMR10520 稳压器是一款采用 6 引脚 WSON 封装的单片、高频、PWM 降压直流/直流转换器。它提供所有有效功能，从而在尽可能最小的 PCB 区域内提供具有快速瞬态响应和精确调节功能的本地直流/直流转换。LMR10520 具有最少的外部组件，因而易于使用。该器件能够通过内部 150mΩ PMOS 开关来驱动 2A 负载，从而实现最佳的功率密度。该世界一流的控制电路可实现低至 30ns 的导通时间，从而在整个 3V 至 5.5V 输入工作电压范围内支持极高频转换，最低输出电压为 0.6V。LMR10520 进行了内部补偿，因此易于使用，并且无需外部组件。尽管工作频率很高，但仍可以轻松实现高达 93% 的效率。包括外部关断功能，该功能具有 30nA 的超低待机电流。LMR10520 使用电流模式控制和内部补偿在各种运行条件下提供高性能调节。其他 功能 包括用于减小浪涌电流的内部软启动电路、逐脉冲电流限制、热关断和输出过压保护。

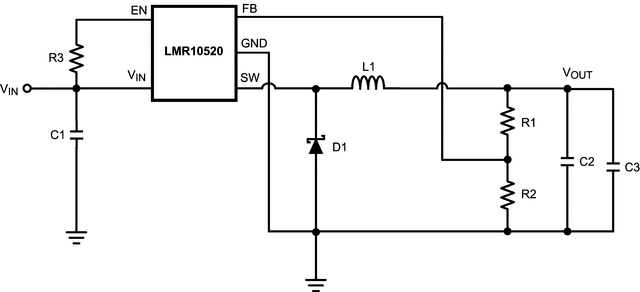

LMR10520XSDE/NOPB 电路图
