LMK03806BISQE/NOPB 供应商
-
LMK03806BISQE/NOPB
品牌：TI 封装/批号：原厂原装/22+ -
LMK03806BISQE/NOPB
品牌：TI/德州仪器 封装/批号：QFN/21+ -
LMK03806BISQE/NOPB
品牌：TI(德州仪器) 封装/批号：WQFN-64/2022+ -
LMK03806BISQE/NOPB
品牌：NSC 封装/批号：原厂原封装/新批号
LMK03806BISQE/NOPB 属性参数
- 制造商：National Semiconductor (TI)
- 安装风格：SMD/SMT

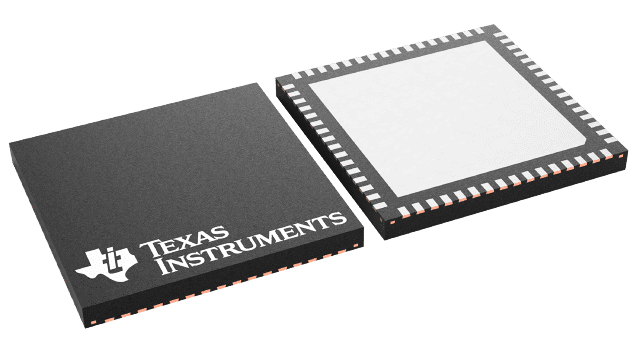

- 封装 / 箱体：LLP-64
- 封装：Reel
- 最大输出频率：2.6 GHz
- 输出端数量：14
- 工作电源电压：3.15 V to 3.45 V
- 工作温度范围：- 40 C to + 85 C
- 工厂包装数量：250
- 电源电流：445 mA
- 类型：Clock Generator
产品特性
- 高性能、超低抖动时钟发生器
- 低抖动： 输出频率为 312.5MHz 时抖动小于 50fs (1.875MHz – 20MHz) 输出频率为 312.5MHz 时抖动小于 150fs (12kHz – 20MHz)
- 输出频率为 312.5MHz 时抖动小于 50fs (1.875MHz – 20MHz)
- 输出频率为 312.5MHz 时抖动小于 150fs (12kHz – 20MHz)
- 从低成本晶体或外部时钟生成多个时钟
- 14 路可编程输出格式（LVDS、LVPECL、CMOS）的输出
- 多达 8 个独特输出频率。
- 工业温度范围：–40°C 至 85°C
- 可调 VCO 频率：2.37 GHz – 2.6 GHz
- 可编程分频器从低成本晶体生成多个时钟。
- 工作电压范围为 3.15V 至 3.45V
产品概述
LMK03806 器件是一款高性能、超低抖动、多速率时钟发生器，能够在频率高达 2.6GHz 的条件下针对 14 路输出合成 8 个不同的频率。每个输出时钟可设定为 LVDS、LVPECL 或 LVCMOS 格式。LMK03806 集成了高性能的整数 N PLL、低噪声 VCO 和可编程输出分频器，能够以低成本的晶体为 SONET、以太网、光纤通道、XAUI、背板、PCIe、SATA 和网络处理器生成多个参考时钟。

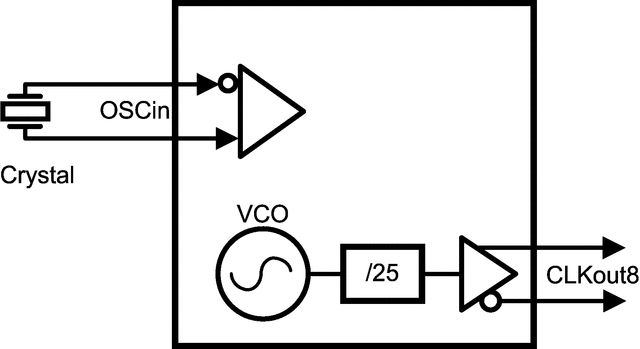

LMK03806BISQE/NOPB 电路图
