LM5574MT/NOPB 供应商
-
LM5574MT/NOPB
品牌：TI 封装/批号：原厂原装/22+ -
LM5574MT/NOPB
品牌：NSC 封装/批号：SRAM，4M，32TSOP/23+ -
LM5574MT/NOPB
品牌：NSC/ELNAF 封装/批号：TSSOP/1829+ -
LM5574MT/NOPB
品牌：TI 封装/批号：TSSOP/23+
LM5574MT/NOPB 属性参数
- 制造商：National Semiconductor (TI)
- 输出电压：1.225 V to 70 V
- 输出电流：0.5 A
- 开关频率：50 KHz to 500 KHz
- 安装风格：SMD/SMT
- 封装 / 箱体：TSSOP-16
- 封装：Tube
- 输出端数量：1
- 工厂包装数量：92
产品特性
- LM5574Q是通过AEC-Q100 1级认证的汽车级产品（工作结点温度范围−40℃至+ 125℃）。
- 集成式75V，750 mΩ N沟道MOSFET
- 超宽输入电压范围6V至75V
- 可调输出电压低至1.225V
- 1.5%反馈参考精度
- 利用单个电阻实现工作频率在50 kHz至500 kHz内可调
- 主或从频率同步
- 可调软启动
- 仿真电流模式控制架构
- 宽带误差放大器
- 内置保护
- 根据要求可提供通过AEC-Q100 0级认证的汽车级产品数据表。(工作结点温度范围-40℃至1 150°C
产品概述
LM5574是一款易于使用的SIMPLE SWITCHER®系列降压稳压器，可帮助设计工程师利用最少的元器件设计和优化一款稳健的
电源。LM5574器件的输入电压范围为6 - 75V，通过内部集成的750 mΩ N沟道MOSFET输出 0.5A的连续电流。稳压器利用了仿
真电流模式设计，可以提供内部线性调节和精确的负载瞬态响应，易于回路补偿，且不存在电流模式稳压器低占空比的限制。
工作频率在50 kHz至500 kHz内可调，以实现尺寸和效率最优化。为减少电磁干扰(EMI)，LM5574的频率同步引脚允许
LM(2)557X系列的多个集成电路(IC)自同步或与外部时钟同步。LM5574通过逐周期限流、短路保护、热关断和远程关断等措施
保证其可靠性。器件提供TSSOP-16封装。WEBENCH® 在线设计工具提供LM5574在线设计的支持。

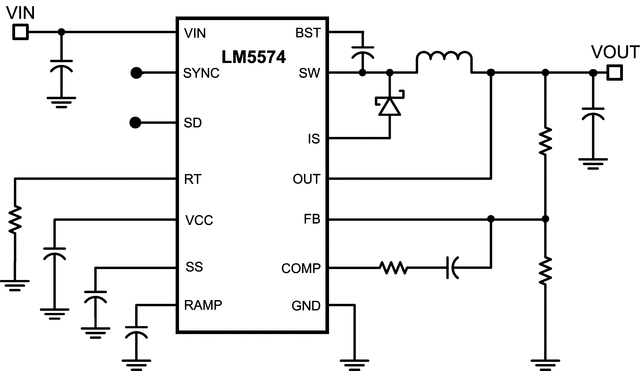

LM5574MT/NOPB 电路图
