ISO7421AQDRQ1 供应商
-
ISO7421AQDRQ1
品牌：TI 封装/批号：原厂原装/22+ -
ISO7421AQDRQ1
品牌：TI 封装/批号：SMD/22+ -
ISO7421AQDRQ1
品牌：Texas Instruments 封装/批号：原厂原装/22+授权代理 -
ISO7421AQDRQ1
品牌：TI(德州仪器) 封装/批号：SOIC-8/2022+
ISO7421AQDRQ1 属性参数
- 标准包装：2,500
- 类别：隔离器
- 家庭：数字隔离器
- 系列：-
- 输入 - 1 侧/2 侧：1/1
- 通道数：2
- 电源电压：3 V ~ 5.5 V
- 电压 - 隔离：2500Vrms
- 数据速率：1Mbps
- 传输延迟：12ns
- 输出类型：逻辑
- 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
- 供应商设备封装：8-SOIC
- 包装：带卷 (TR)
- 工作温度：-40°C ~ 125°C
产品特性
- 符合汽车应用要求
- 具有符合 AEC-Q100 的下列结果： 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H3A 器件充电器件模型 (CDM) ESD 分类等级 C5
- 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H3A
- 器件充电器件模型 (CDM) ESD 分类等级 C5
- 高信号传输速率：50Mbps
- 低功耗
- 低传播延迟 - 9ns（典型值）
- 低偏斜 - 300ps（典型值）
- 4kV 峰值最大隔离，经 UL 1577 认证的 2.5 kVrms，经 IEC/VDE 和 CSA 批准，符合 IEC 60950-1，IEC 61010-1 终端设备标准。 所有的审批正在审理中。
- 瞬态抗扰度 50KV/μs（典型值）
- 在额定电压上超过 25 年的隔离装置完好性
- 运行在 3V 至 5.5V 电源和逻辑电平上
产品概述
ISO7421A-Q1按照 UL 标准，在 1 分钟内提供高达 2.5 kVrms 的电流隔离。 这个数字隔离器有两条具有双向通道配置的隔离通道。 每个隔离通道都有一个由二氧化硅 (SiO2) 绝缘隔栅分开的逻辑输入和输出缓冲器。 通过与隔离电源一起使用，这些器件可防止数据总线或者其它电路上的噪音电流进入本地接地并干扰或者损坏敏感电路。此器件有 TTL 输入阀值并要求两个介于 3V 和 5.5V 之间的电源电压，或者任一组合。 当由一个 3V 电源供电时，所有输入为 5V 耐压。

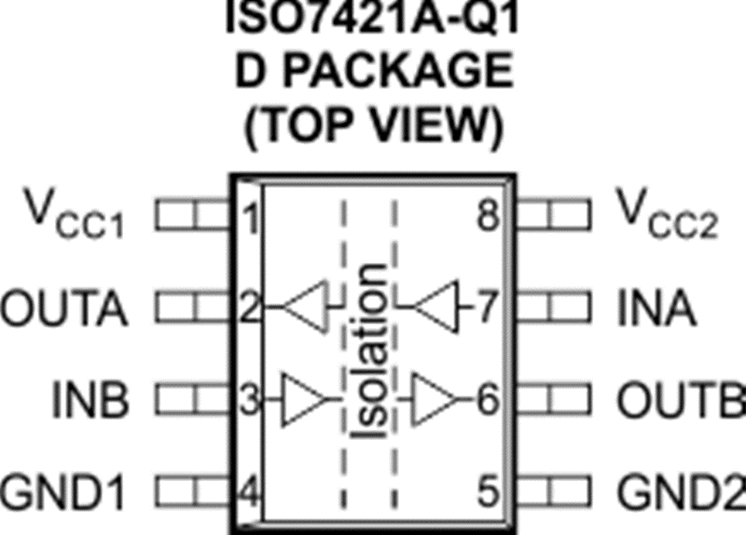

ISO7421AQDRQ1 电路图
