ISO7231CQDWRQ1 供应商
-
ISO7231CQDWRQ1
品牌：TI 封装/批号：原厂原装/22+ -

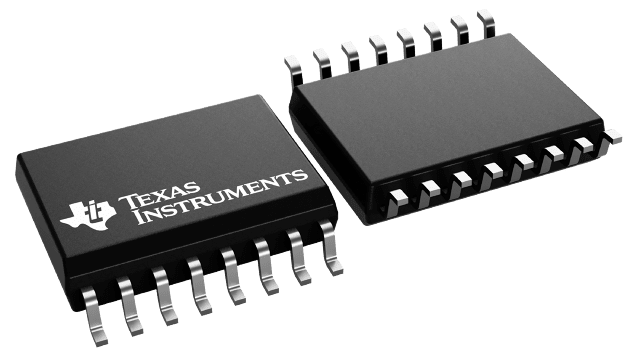

ISO7231CQDWRQ1
品牌：TI/德州仪器 封装/批号：SOIC-16/21+ -
ISO7231CQDWRQ1
品牌：TI(德州仪器) 封装/批号：SOIC-16/2022+
ISO7231CQDWRQ1 属性参数
- 标准包装：2,000
- 类别：隔离器
- 家庭：数字隔离器
- 系列：-
- 输入 - 1 侧/2 侧：2/1
- 通道数：3
- 电源电压：3.15 V ~ 5.5 V
- 电压 - 隔离：4000Vpk
- 数据速率：25Mbps
- 传输延迟：42ns
- 输出类型：CMOS
- 封装/外壳：16-SOIC（0.295"，7.50mm 宽）
- 供应商设备封装：16-SOIC
- 包装：带卷 (TR)
- 工作温度：-40°C ~ 125°C
产品特性
- 符合汽车应用要求
- 25 和 150-Mbps 信号传输速率选项 通道到通道低输出偏移 低脉宽失真 (PWD) 低抖动（在速率为 150Mbps 时为 1ns）（典型值）
- 通道到通道低输出偏移
- 低脉宽失真 (PWD)
- 低抖动（在速率为 150Mbps 时为 1ns）（典型值）
- 在额定工作电压下使用寿命通常为 25 年（请参阅应用注释 SLLA197 和 ）
- 4000-V峰值电压隔离, 560-V峰值 VIORM 符合 UL 1577、IEC 60747-5-2 (VDE 0884, Rev 2)、IE 61010-1 和 CSA
- 符合 UL 1577、IEC 60747-5-2 (VDE 0884, Rev 2)、IE 61010-1 和 CSA
- 4kV ESD 保护
- 使用 3.3V 或 5V 的电源
- 高电磁抗扰度 (请参阅应用注释 SLLA181)
- -40°C 至 125°C 工作温度范围
产品概述
ISO7230C-Q1 和 ISO7231C-Q1 是三通道数字隔离器，每个隔离器具有多通道配置和输出允许功能。 这些器件具有逻辑输入和输出缓冲器，TI的二氧化硅 (SiO2) 隔离栏栅将这这两类缓冲器分开。 当与隔离电源配合使用时，这些器件可以阻止高电压、隔离接地以及防止数据总线或者其它电路上的噪声电流进入本地接地和干扰或损害敏感的电路。ISO7230C-Q1 三通道器件的所有三通道都在同一方向而 ISO7231C-Q1 有两个通道在一个方向，另外一个通道在反方向。 这些器件有一个高电平有效输出开启，当驱动到低电平时，将输出置于一个高阻抗状态。 ISO7230C-Q1 和 ISO7231C-Q1 设有 TTL 输入阀值和一个输入端的噪音过滤器，这能够防止持续时间高达 2 ns的瞬态脉冲被传递给设备的输出端。 在每个器件中，周期性更新脉冲也会通过隔离栏栅发送，以确保输出正确的 DC 电平。 如果没有接收到这个DC刷新脉冲，则这个输入就被假定为没被供电或者没有被正常驱动, 故障自保电路将输出驱动至一个逻辑高电平状态。 (如需低故障自保选项请与 TI取得联系)。这个设备要求 3.3 V, 5 V两个供电电压,或者任一组合。 当采用一个 3.3V 电源来供电并且所有的输出都是4-mA CMOS时，所有的输入为 5V 允差。 这些器件额定工作环境温度范围为 –40°C 至 125°C。
