DS90LV049HMTX/NOPB 供应商
-
DS90LV049HMTX/NOPB
品牌:TI 封装/批号:原厂原装/22+ -
DS90LV049HMTX/NOPB
品牌:TI 封装/批号:TSSOP-16/ -
DS90LV049HMTX/NOPB
品牌:TI(德州仪器) 封装/批号:TSSOP-16/2022+
DS90LV049HMTX/NOPB 属性参数
- 制造商:National Semiconductor (TI)
- 激励器数量:2
- 接收机数量:2
- 数据速率:400 Mbps
- 工作电源电压:3.3 V
- 最大功率耗散:866 mW
- 最大工作温度:+ 125 C
- 封装 / 箱体:TSSOP-16
- 封装:Reel
- 最小工作温度:- 40 C
- 安装风格:SMD/SMT
- 传播延迟时间:3.5 ns
- 工厂包装数量:2500
- Supply Voltage - Max:3.6 V
- Supply Voltage - Min:3 V
- 类型:LVDS
产品特性
- +125°C 的高温工作范围
- 转换速率高达 400Mbps
- 直通引脚排列可简化 PCB 布局
- 50ps 典型驱动器通道到通道偏斜
- 50ps 典型接收器通道到通道偏斜
- 3.3V 单电源设计
- TRI-STATE 输出控制
- 《接收器输入的内部失效防护偏置》
- 低功耗(3.3V 静态条件下为 70mW)
- 在断电模式下,LVDS 输出端具有高阻抗
- 符合 TIA/EIA-644-A LVDS 标准
- 采用薄型 16 引脚 TSSOP 封装
产品概述
DS90LV049H 器件是一款双路 CMOS 差动线路驱动器-接收器对,专为需要超低功耗、 出色的抗噪能力 以及高数据吞吐量的应用而设计。该器件旨在利用低电压差动信号 (LVDS) 技术支持超过 400Mbps 的数据速率。DS90LV049H TSSOP 封装采用了直通式布线,可简化 PCB 布局。 DS90LV049H 驱动器接受 LVTTL/LVCMOS 信号,并且可将其转换为 LVDS 信号。接收器接受 LVTTL 信号,并且可将其转换为 3V CMOS 信号。LVDS 输入缓冲器具有内部失效防护偏置,可为浮点接收器输入将输出置于已知的 H(高)状态。另外,DS90LV049H 支持 TRI-STATE 功能,以达到当器件未使用时处于低空闲功耗状态。EN 和 EN 输入将接受 AND 运算并控制 TRI-STATE 输出。这些使能端由四个门共用。
DS90LV049HMTX/NOPB 数据手册

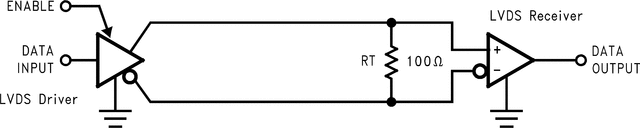

DS90LV049HMTX/NOPB 电路图
